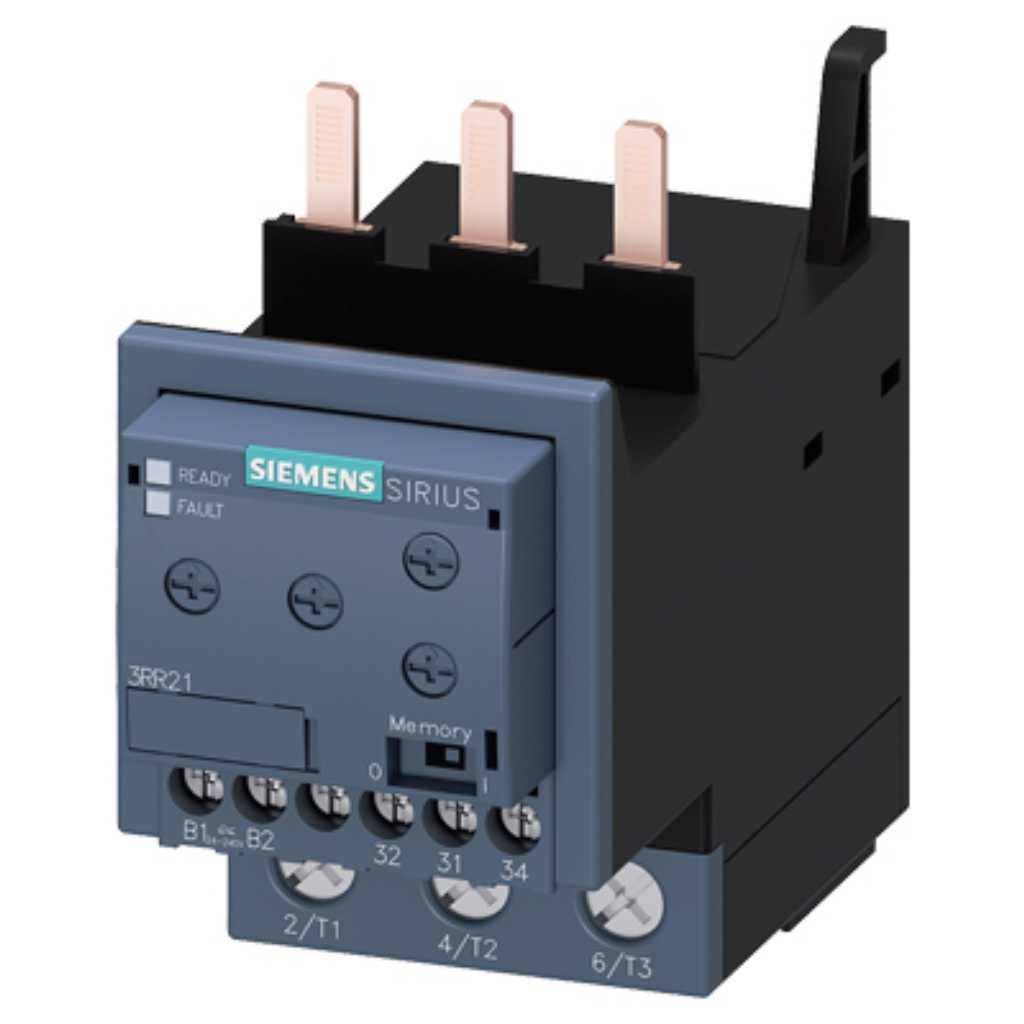

VIG. CORRIENTE S2 BASI 24-240V UC TORNIL

DescripciónEspecificacionesDescargasStock

relé de vigilancia, adosable a contactor 3RT2, Tamaño S2 Basic, ajuste analógico vigilancia de corriente aparente 8...80 A, 50...60 Hz, 2 fases Alimentación 24-240 V AC/DC 1 conmutado Vigilancia de rebase por exceso o defecto de la intensidad pérdida de fase, rotura de hilo con o sin memoria de fallos Retardo de arranque 0-60 s Supresión de picos perturbadores 0-30 s Histéresis de conmutación 6 % sistema de conexión por tornillo

Grado de protección (IP)IP20
Alimentación24 ... 240 V
Dimensiones99 × 55 × 112 mm
Temperatura0,1 %/°C

Generalidades

tipo de producto	ajuste analógico, vigilancia de intensidad bifásica
denominación del tipo de producto	3RR21

Protección y seguridad

resistencia a tensión de choque valor asignado	6 kV
resistencia a choques	10 g / 11 ms
tipo de cartucho fusible para protección contra cortocircuitos del	fusible gG: 4 A
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

potencia aparente de empleo valor asignado	4 VA
tipo de tensión de la tensión de empleo para mando	CA/CC
tensión de alimentación del circuito de mando con DC valor	24 ... 240 V
tipo de tensión de la tensión de alimentación	AC/DC
tensión de alimentación 1 con DC	24 ... 240 V
frecuencia de la tensión de alimentación 1	50 ... 60 Hz
tipo de corriente para vigilancia	AC
potencia de empleo valor asignado	2,5 W
intensidad admisible de la salida de semiconductor en	20 mA
intensidad de empleo con 17 V mín.	5 mA

Medición y rango

precisión de repetición relativa	2%

Conexión y cableado

tamaño del contactor combinable específico de la empresa	S2
del borne de conexión	IP00
capacidad de carga de los contactos auxiliares según UL	B300 / R300
componente del producto borne desmontable para circuito	Sí
versión de la conexión eléctrica	borne de tornillo
alma flexible con preparación de los extremos de cable	2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
calibre AWG como sección de conductor conectable	18 ... 1
par de apriete con bornes de tornillo	0,8 ... 1,2 N·m

Dimensiones y peso

altura	99 mm
anchura	55 mm
profundidad	112 mm
altitud de instalación con altura sobre el nivel del mar máx.	2 000 m

Montaje y material

posición de montaje	según las necesidades del usuario
tipo de fijación	montaje adosado directo

Condiciones ambientales

deriva de temperatura por cada °C	0,1 %/°C

Prestaciones y durabilidad

vida útil mecánica (ciclos de maniobra) típico	10 000 000
durabilidad eléctrica (ciclos de maniobra) con AC-15 con 230 V	100 000

Otras características

frontal	IP20
resistencia a vibraciones	10 ... 55 Hz / 0,35 mm
en el arranque	0 ... 60 s
conmutación retardada	1
emisión de perturbaciones CEM según IEC 60947-1	entorno A (aplicaciones industriales)
inmunidad a perturbaciones CEM según IEC 60947-1	entorno A (aplicaciones industriales)
multifilar	2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
alma flexible con preparación de los extremos de	1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)

Ficha técnica oficial del fabricante con todas las especificaciones.
