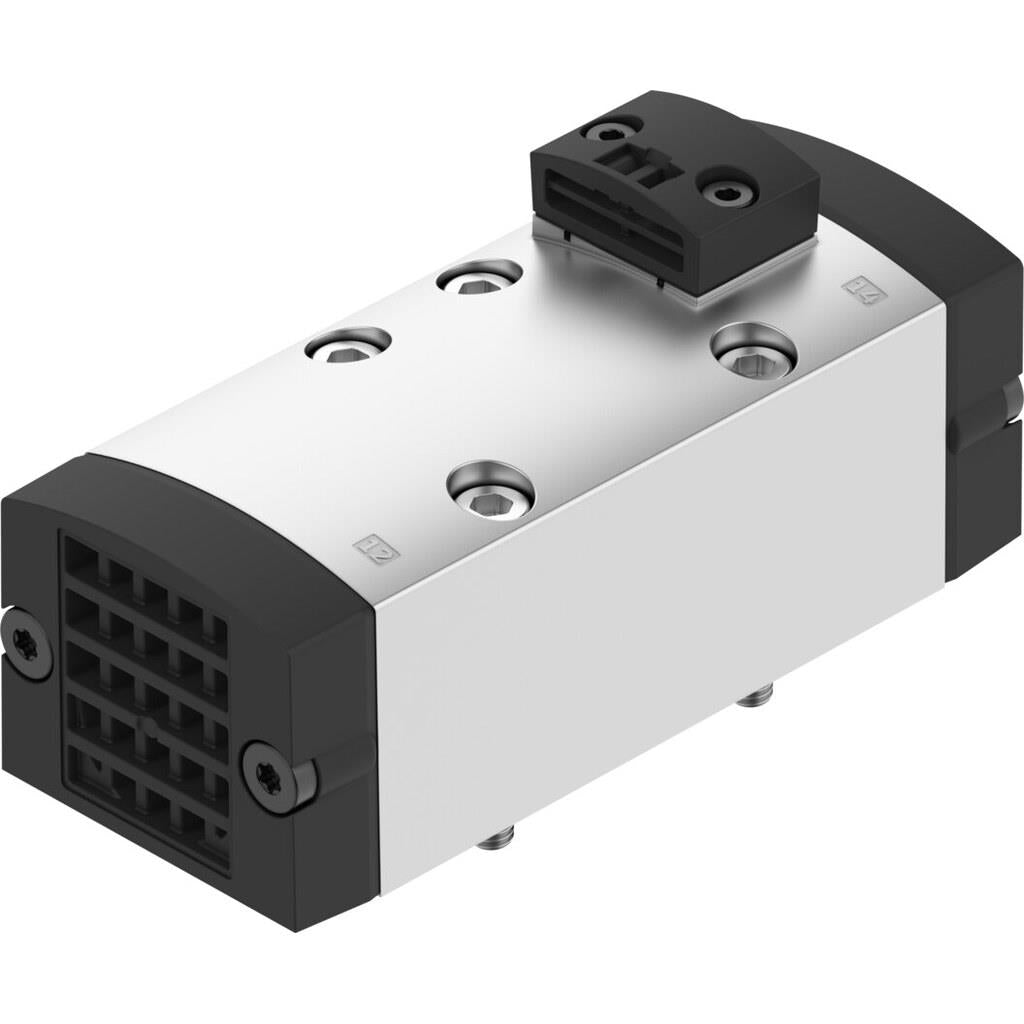

Válvula neumática VSPA-B-M52-M-D2, DN 11,5 mm, ancho 52 mm

DescripciónEspecificacionesDescargasStock

Temperatura-10 … 60 °C

Generalidades

Función de la válvula	5/2 vías monoestable
Tipo de accionamiento	Neumático
Forma constructiva	Corredera del émbolo
Principio de sellado	Blanda
Símbolo	00991029
Tipo de fijación	En placa base

Presión y caudal

Caudal nominal normalizado según ISO 8778	4100 l/min
Presión de funcionamiento	-0.9 … 16 bar
Presión de control MPa	0.3 … 1.6 MPa
Presión de mando	3 … 16 bar
Aptitud para vacío	Sí
Caudal de válvula	3800 l/min
Caudal válvula en placa base individual	3200 l/min
Medio de funcionamiento	Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando	Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)

Conexión y cableado

Conexión neumática de utilización	Placa base, tamaño 2, según ISO 5599-1
Par de apriete máx. en el sistema de fijación de la válvula	2 Nm
Conexión aire de pilotaje 12	Placa base, tamaño 2, según ISO 5599-1
Conexión aire de pilotaje 14	Placa base, tamaño 2, según ISO 5599-1
Conexión neumática 1	Placa base, tamaño 2, según ISO 5599-1
Conexión neumática 2	Placa base, tamaño 2, según ISO 5599-1
Conexión neumática 3	Placa base, tamaño 2, según ISO 5599-1
Conexión neumática 4	Placa base, tamaño 2, según ISO 5599-1
Conexión neumática 5	Placa base, tamaño 2, según ISO 5599-1

Dimensiones y peso

Anchura	52 mm
Diámetro nominal	11.5 mm
Peso del producto	600 g

Montaje y material

Posición de montaje	Indistinta
Conformidad PWIS	VDMA24364-B1/B2-L
Nota sobre el material	De conformidad con la Directiva RoHS
Material de las juntas	Caucho nitrílico
Material del cuerpo	Fundición inyectada de aluminio
Material de los tornillos	Acero … Galvanizado

Condiciones ambientales

Clase de resistencia a la corrosión CRC	0 - sin riesgo de corrosión
Temperatura del medio	-10 … 60 °C

Otras características

Tipo de reposición	Muelle mecánico
Función de escape	mediante placa base individual
Tipo de control	Directo
Alimentación del aire de pilotaje	externa
Sentido de flujo	Reversible
Superposición	Superposición positiva
Valor b	0.3
Valor C	8167 l/sbar
Resistencia a las vibraciones	Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes	Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Nivel de presión acústica	85 dB(A)
Medio de mando	Aire comprimido según ISO 8573-1:2010 [7:4:4]

Ficha técnica oficial del fabricante con todas las especificaciones.
