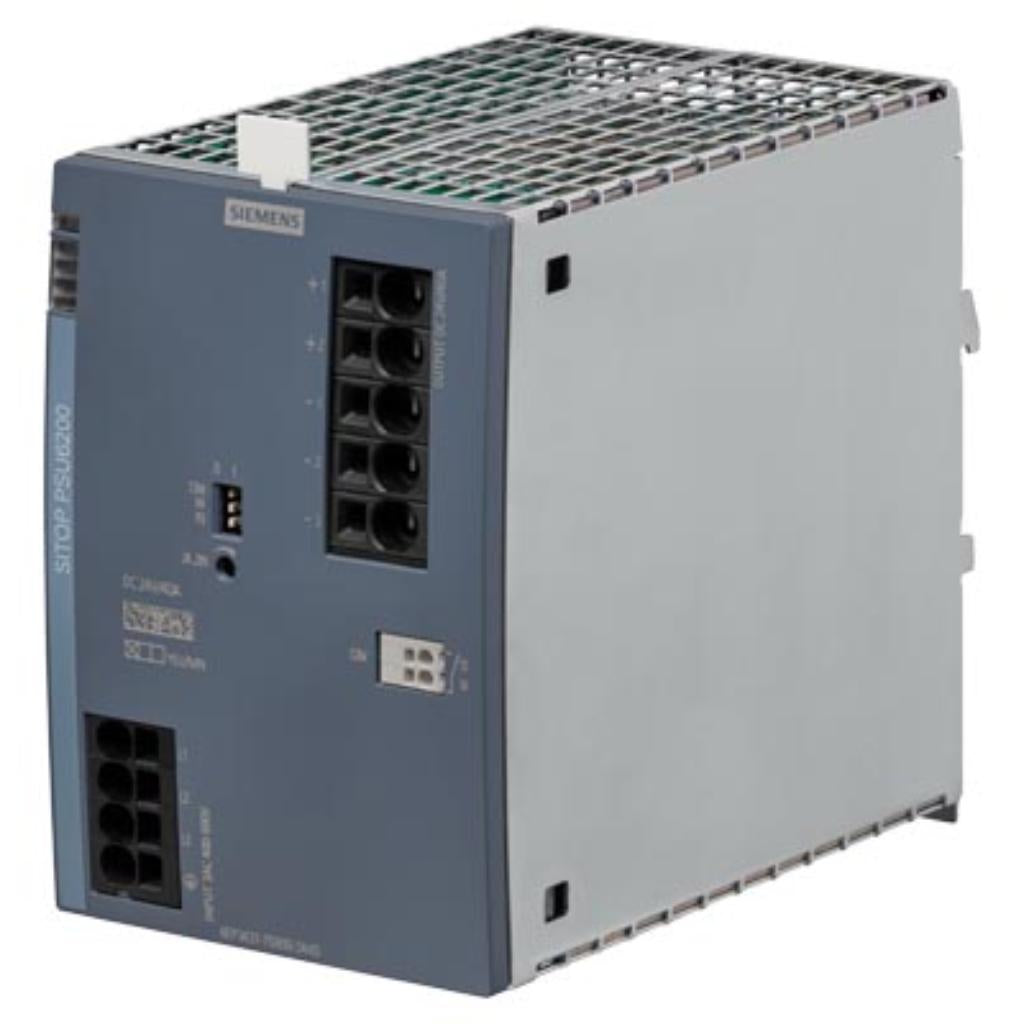

SITOP PSU6200/3AC/DC24V/40A/EX

DescripciónEspecificacionesDescargasStock

SITOP PSU6200 Ex 24 V/40 A fuente de alimentación estabilizada entrada: 400-500 V AC salida: 24 V DC/40 A con interfaz de diagnóstico con circuitos impresos pintados

Grado de protección (IP)IP20
Alimentación500 ... 550 V
Dimensiones95 × 135 × 155 × 95 × 135 × 155 × 95 × 135 × 155 mm
CertificadosSí

Protección y seguridad

tipo de protección de sobretensión	< 32 V
propiedad de la salida resistente a cortocircuitos	Sí
tipo de protección contra cortocircuito	Desconexión e intentos periódicos de rearranque
aislamiento galvánico entre entrada y salida	Sí
aislamiento galvánico	Tensión de salida: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)
clase de protección del material	Clase I
grado de protección IP	IP20

Datos eléctricos

tensión de alimentación con DC	500 ... 550 V
tensión de entrada con DC	450 ... 600 V
tiempo de puenteo con valor nominal de la intensidad de salida	18 ms
frecuencia de red	50/60 Hz
limitación de intensidad de intensidad de conexión con 25 °C	10 A
forma de curva de la tensión en la salida	Tensión continua estabilizada y aislada galvánicamente
tensión de salida con DC valor nominal	24 V
tensión de salida es ajustable	Sí; Mediante potenciómetro
tensión de salida ajustable	24 ... 28 V; max. 960 W (1152 W a 45°C)
tolerancia total relativa de la tensión	3%
comportamiento de la tensión de salida al conectar	Rebase transitorio de Ua < 2 %
potencia activa entregada típico	960 W
precisión de regulación relativa de la tensión de salida con	2%

Entradas/Salidas y comunicación

número de salidas	1
en la salida 1 con DC valor nominal	24 V
conexión en paralelo de salidas	Ajustable mediante interruptor DIP
en entrada	L1, L2, L3, PE: push-in para 0,5 ... 10 mm²
en la salida	+1, +2, -1, -2, -3: push-in para 0,75 ... 16 mm²

Medición y rango

rango asignado	0 ... 40 A; 48 A a +45 °C; +60 ... +70 °C: Derating 3%/K

Conexión y cableado

conexión en paralelo de equipos	Sí; Característica conmutable
versión de la conexión eléctrica	Bornes de inserción directa (push-in)

Dimensiones y peso

anchura × altura × profundidad de la caja	95 × 135 × 155 mm
ancho de montaje × altura de montaje	95 mm × 225 mm
peso neto	2,1 kg

Montaje y material

tipo de fijación	Sobre perfil normalizado EN 60715 35x7,5/15 por abroche
montaje sobre perfil DIN	Sí
carcasa disponible en hilera	Sí

Condiciones ambientales

declaración medioambiental de producto	Sí
categoría medioambiental según IEC 60721	Clase climática 3K3, 5 ... 95% sin condensación

Certificados y homologaciones

homologación UL	Sí; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
homologación EAC	Sí
certificado CB	Sí
ATEX	Sí; ATEX (EX) II 3G Ex ec IIC T4 Gc
homologación ULhazloc	Sí
homologación para construcción naval	Sí
Declaration of Con	Manufacturer Declara-

Otras características

forma de la red de alimentación	AC trifásica o DC
valor nominal mínimo	400 V
valor nominal máximo	500 V
valor inicial	323 V
valor final	576 V
condición operativa del respaldo de red	Con Ue = 400 V
típico	50 mV
versión de pantalla para funcionamiento normal	LED verde para 24 V O.K.
retardo a la excitación máx.	0,5 s
valor nominal	40 A
rendimiento [%]	96 %
en vacío máx.	4,5 W
marcado CE	Sí
marcado UKCA	Sí
Regulatory Compliance Mark (RCM)	Sí
SEMI F47	Sí
IECEx	Sí; IECEx Ex ec IIC T4 Gc
UKEX	Sí
CCC para zona Ex según estándar GB	Sí
American Bureau of Shipping Europe Ltd. (ABS)	Sí
Det Norske Veritas (DNV)	Sí
total	1 067,5 kg
arriba	45 mm
abajo	45 mm
izquierda	0 mm
derecha	0 mm
accesorios eléctricos	Módulo de respaldo, módulo de redundancia
accesorios mecánicos	Plaquita de identificación SIMATIC ET 200SP 6ES7193-6LF30-0AW0
Identification Link	Sí; según IEC 61406-1:2022
IDEA	4
UNSPSC	15
formity	tion
For use in hazardous locations	Maritime application

Ficha técnica oficial del fabricante con todas las especificaciones.
