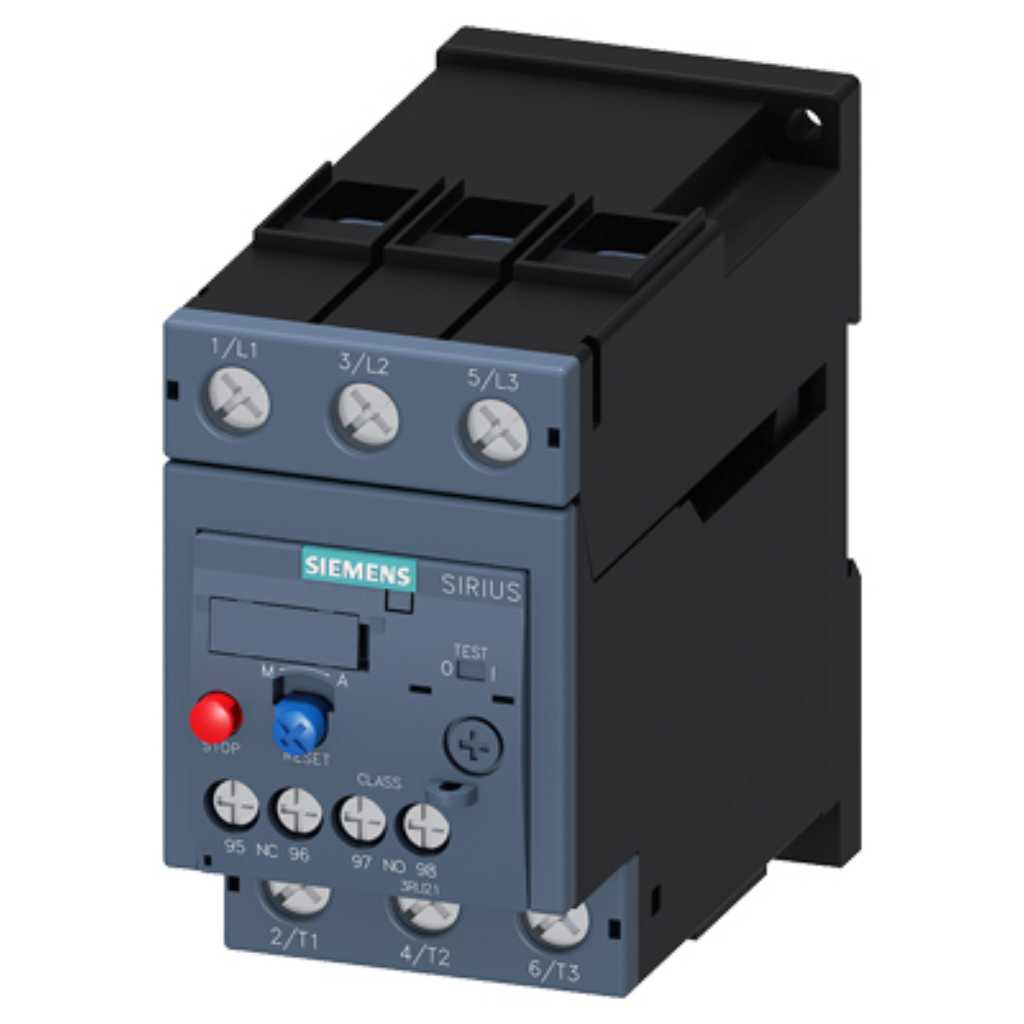

RELE TERMICO SOBRECARGA 54 - 65 A

DescripciónEspecificacionesDescargasStock

Relé de sobrecarga 54...65 A térmico para protección de motores tamaño S2, clase 10 instalación independiente Circuito principal: atornillable circuito auxiliar: atornillable Rearme manual/automático

Grado de protección (IP)IP20
Clase de disparoCLASS 10
Temperatura-40 ... +60 °C

Generalidades

denominación del tipo de producto	3RU2

Protección y seguridad

tensión de aislamiento con grado de contaminación 3 con AC	690 V
resistencia a tensión de choque valor asignado	6 kV
resistencia a choques según IEC 60068-2-27	8g / 11 ms
tipo de automático magnetotérmico para protección contra	6A (Ik inferior o igual a 0,5 kA; U inferior o igual a 260V)
clase de disparo	CLASS 10
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

pérdidas [W] con valor asignado de la intensidad con AC en	15,6 W
tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
valor de respuesta ajustable para corriente del disparador	54 ... 65 A
frecuencia de empleo valor asignado	50 ... 60 Hz
intensidad de empleo valor asignado	65 A
intensidad de empleo con AC-3e con 400 V valor asignado	65 A

Conexión y cableado

tamaño del contactor combinable específico de la empresa	S2
número de polos para circuito principal	3
número de contactos NC para contactos auxiliares	1
número de contactos NA para contactos auxiliares	1
número de contactos conmutados para contactos auxiliares	0
capacidad de carga de los contactos auxiliares según UL	B600 / R300
disposición de la conexión eléctrica para circuito principal	arriba y abajo
de los contactos auxiliares y de control	M3

Dimensiones y peso

tamaño del relé de sobrecarga	S2
altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	105 mm
anchura	55 mm
profundidad	117 mm
tamaño de la punta del destornillador	Pozidriv tam. 2

Montaje y material

tipo de fijación	instalación independiente

Condiciones ambientales

compensación de temperatura	-40 ... +60 °C
humedad relativa del aire durante el funcionamiento	10 ... 95 %

Prestaciones y durabilidad

tasa de fallos [valor FIT] con baja tasa de demanda según	50 FIT
MTTF con alta tasa de demanda	2 280 a

Otras características

en redes con neutro aislado entre circuitos auxiliares	415 V
en redes con neutro a tierra entre circuitos auxiliares	415 V
en redes con neutro aislado entre circuito principal y	690 V
en redes con neutro a tierra entre circuito principal y	690 V
valor asignado	690 V
tipo de interruptor auxiliar	integrado
nota	para la desconexión del contactor
tipo de disparador por sobrecarga	térmico
alma flexible con preparación de los extremos de	2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
tipo de vástago del destornillador	Diámetro 5 ... 6 mm
versión de pantalla para estado de conmutación	Corredera
ates/Test Report	ate
other	Railway
TEST	RESET
1/L1	3/L2
5/L3	95 NC

Ficha técnica oficial del fabricante con todas las especificaciones.
