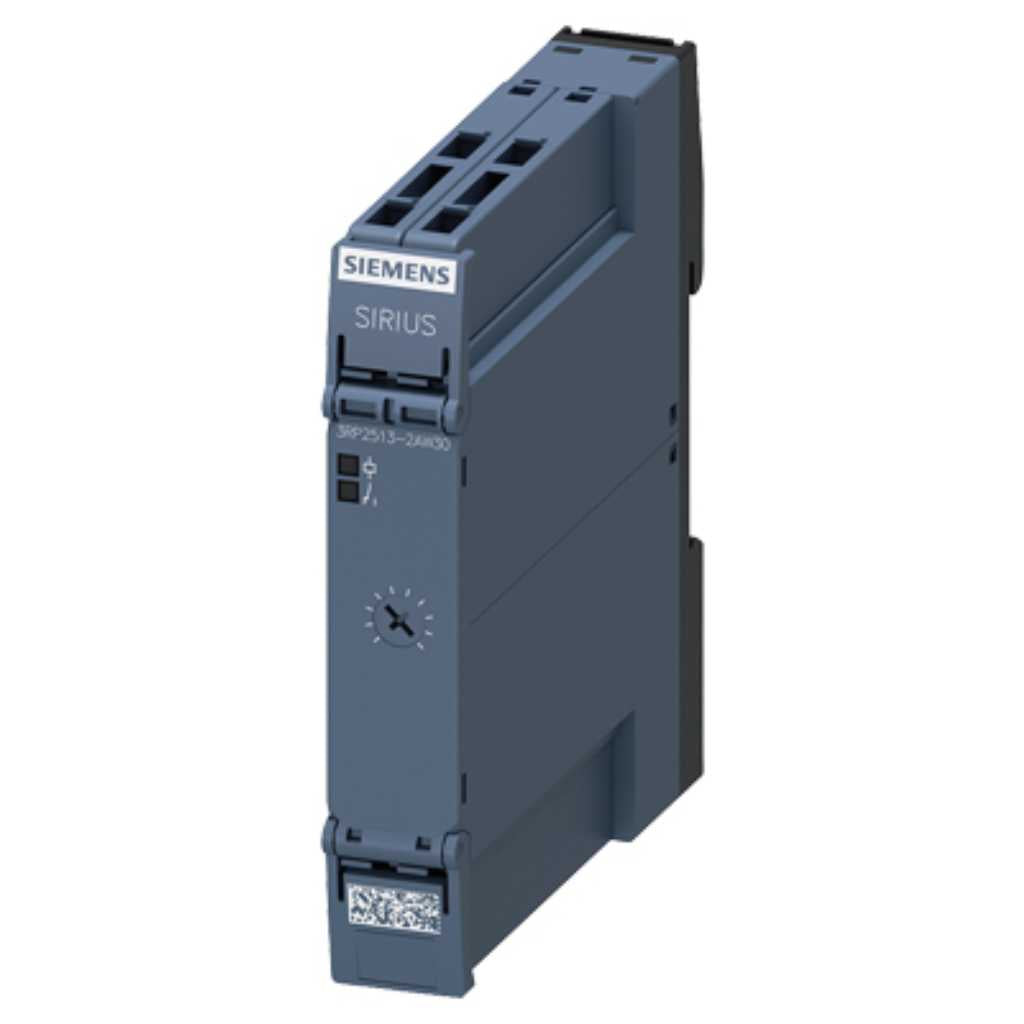

Relé temporizador, 3RP, retardo excitación, 1CO, 12-240V AC/DC, resorte

DescripciónEspecificacionesDescargasStock

Relé temporizador, electrónico retardado a la excitación 1 conmutado, 1 rango de tiempo 5...100 s AC/DC 12-240 V con AC 50/60 Hz con LED, borne de resorte (inserción rápida)

Grado de protección (IP)IP20
AlimentaciónAC/DC
Dimensiones100 × 17,5 × 90 mm

Generalidades

tipo de producto	retardo a la excitación
denominación del tipo de producto	3RP25

Protección y seguridad

tensión de aislamiento para categoría de sobretensión III según	300 V
tensión de ensayo para ensayo de aislamiento	2,5 kV
resistencia a tensión de choque valor asignado	4 000 V
resistencia a choques según IEC 60068-2-27	11 g / 15 ms
tipo de cartucho fusible para protección contra cortocircuitos del	fusible gL/gG: 4 A
poder de corte, corriente con carga inductiva	0,01 ... 3 A
grado de protección IP frontal según IEC 60529	IP20
tipo de aislamiento	Aislamiento básico

Datos eléctricos

pérdidas [W] máx.	2W
corriente térmica	5A
tipo de tensión de la tensión de alimentación de mando	AC/DC
frecuencia de la tensión de alimentación de mando 1	50 ... 60 Hz
tensión de alimentación del circuito de mando con DC valor	12 ... 240 V
tensión de alimentación del circuito de mando 1 con DC	12 ... 240 V
frecuencia de maniobra con contactor 3RT2 máx.	5 000 1/h

Entradas/Salidas y comunicación

salida de relé	Sí

Medición y rango

precisión de ajuste relativa respecto al valor final de la	5 %; +/-
precisión de repetición relativa	1 %; +/-

Conexión y cableado

material de los contactos	AgSnO2
confiabilidad de contacto de los contactos auxiliares	una conexión errónea por 100 millones (17 V, 5 mA)
capacidad de carga de los contactos auxiliares según UL	R300/B300
componente del producto borne desmontable para circuito	Sí
versión de la conexión eléctrica	bornes de resorte (de inserción rápida)
alma flexible con preparación de los extremos de cable	1x (0,5 ... 2,5 mm²)
alma flexible sin preparación de extremos de cable	0,5 ... 4 mm²

Dimensiones y peso

altura	100 mm
anchura	17,5 mm
profundidad	90 mm
altitud de instalación con altura sobre el nivel del mar máx.	2 000 m

Montaje y material

posición de montaje	según las necesidades del usuario
tipo de fijación	fijación por tornillo y abroche a perfil de 35 mm

Condiciones ambientales

grado de contaminación	3
humedad relativa del aire durante el funcionamiento	10 ... 95 %

Prestaciones y durabilidad

vida útil mecánica (ciclos de maniobra) típico	10 000 000
durabilidad eléctrica (ciclos de maniobra) con AC-15 con 230 V	100 000

Otras características

resistencia a vibraciones según IEC 60068-2-6	10 ... 55 Hz / 0,35 mm
tiempo ajustable	5 ... 100 s
tiempo de recuperación	250 ms
valor inicial	0,8
valor final	1,1
retardo a la excitación	Sí
conmutación retardada	0
conmutación instantánea	0
emisión de perturbaciones CEM según IEC 61812-1	entorno A (aplicaciones industriales)
inmunidad a perturbaciones CEM según IEC 61812-1	representa grado de precisión 3
acoplamiento de perturbaciones radiadas según IEC 61000	10 V/m
descarga electroestática según IEC 61000-4-2	4 kV descarga en contacto / 8 kV descarga al aire
categoría según EN 954-1	sin
multifilar	20 ... 12
16 NC	18 NO

Ficha técnica oficial del fabricante con todas las especificaciones.
