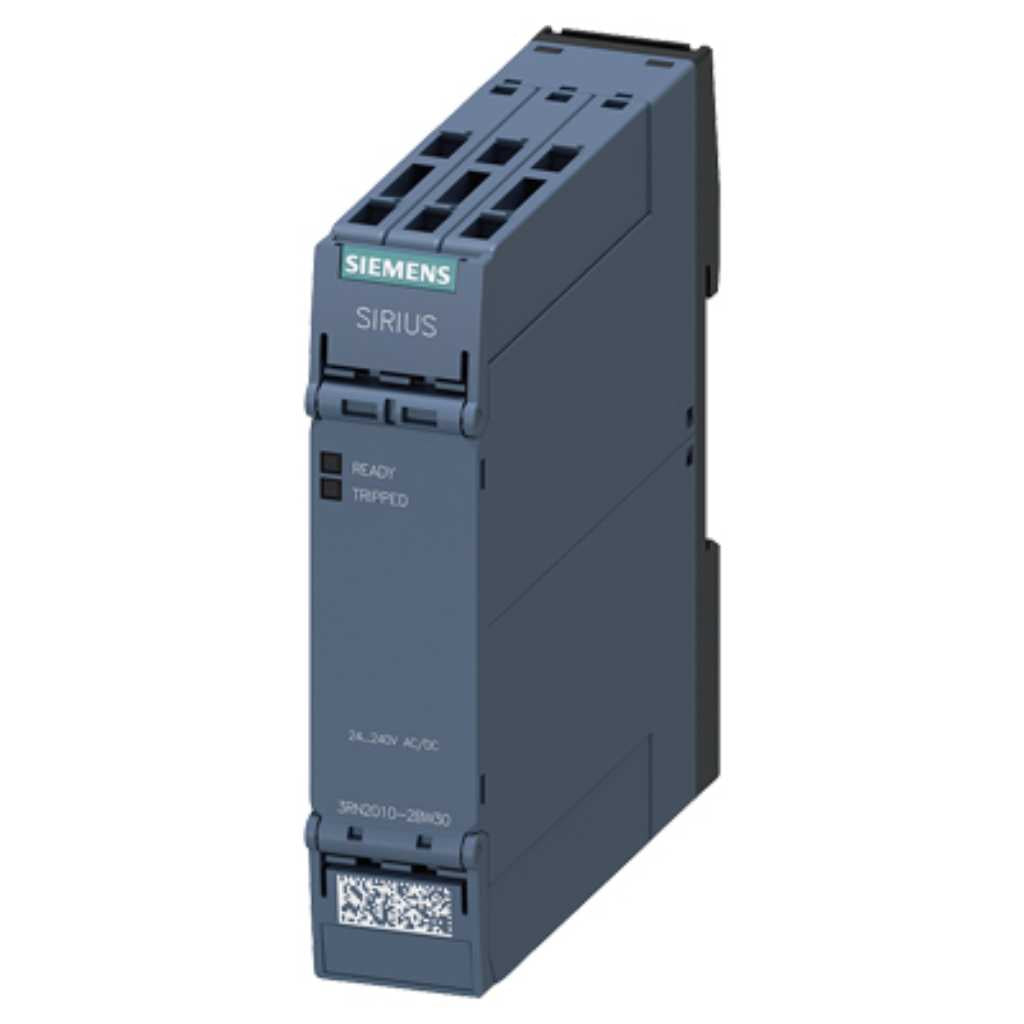

Relé protección termistor, 3RN, 22,5mm, 2CO, 24-240V AC/DC, resorte

DescripciónEspecificacionesDescargasStock

Relé de protección de motor por termistor aparato de evaluación estándar caja de 22,5 mm borne de resorte 2 conmutados Us = 24-240 V AC/DC rearme automático apto para interruptores bimetálicos 2 LED (READY/TRIPPED) aislamiento galvánico

AlimentaciónAC/DC
Dimensiones100 × 22,5 × 90 mm

Generalidades

tipo de producto	Aparato de evaluación estándar, adecuado para sensor bimetal
denominación del tipo de producto	3RN2
función del producto	protección de motor por termistor

Protección y seguridad

tensión de aislamiento para categoría de sobretensión III según	300 V
resistencia a tensión de choque valor asignado	4 kV
resistencia a choques según IEC 60068-2-27	11 g / 15 ms
tipo de aislamiento galvánico	aislamiento galvánico

Datos eléctricos

corriente térmica del elemento conmutador con contactos	5A
tipo de tensión de la tensión de alimentación de mando	AC/DC
tensión de alimentación del circuito de mando con DC valor	24 ... 240 V
intensidad de empleo de los contactos auxiliares con AC-15	3A
frecuencia de empleo valor asignado	50 ... 60 Hz
intensidad admisible del relé de salida con AC-15 con 250 V	3A
corriente permanente del cartucho fusibles DIAZED del relé	6A

Entradas/Salidas y comunicación

entre entrada y salida	Sí
entre salidas	Sí

Medición y rango

precisión de medición relativa	9%

Conexión y cableado

material de los contactos	AgSnO2
número de contactos NC para contactos auxiliares	0
número de contactos NA para contactos auxiliares	0
número de contactos conmutados para contactos auxiliares	2
componente del producto borne desmontable para circuito	Sí
versión de la conexión eléctrica	bornes de resorte (de inserción rápida)
alma flexible con preparación de los extremos de cable	1x (0,5 ... 2,5 mm²)
alma flexible sin preparación de extremos de cable	0,5 ... 4 mm²

Dimensiones y peso

altura	100 mm
anchura	22,5 mm
profundidad	90 mm
altitud de instalación con altura sobre el nivel del mar máx.	2 000 m

Montaje y material

posición de montaje	según las necesidades del usuario
tipo de fijación	fijación por tornillo y abroche a perfil de 35 mm

Condiciones ambientales

grado de contaminación	3
humedad relativa del aire durante el funcionamiento máx.	70 %

Prestaciones y durabilidad

vida útil mecánica (ciclos de maniobra) típico	10 000 000

Otras características

categoría de producto	Protección de motor por termistor SIRIUS 3RN2
versión de pantalla LED	Sí
resistencia a vibraciones según IEC 60068-2-6	10 … 55 Hz: 0,35 mm
reset automático	Sí
valor inicial	0,85
valor final	1,1
tiempo de puenteo en caso de fallo de red mín.	40 ms
descarga electroestática según IEC 61000-4-2	6 kV descarga en contacto / 8 kV descarga al aire
entre alimentación y otros circuitos eléctricos	Sí
multifilar	20 ... 12

Ficha técnica oficial del fabricante con todas las especificaciones.
