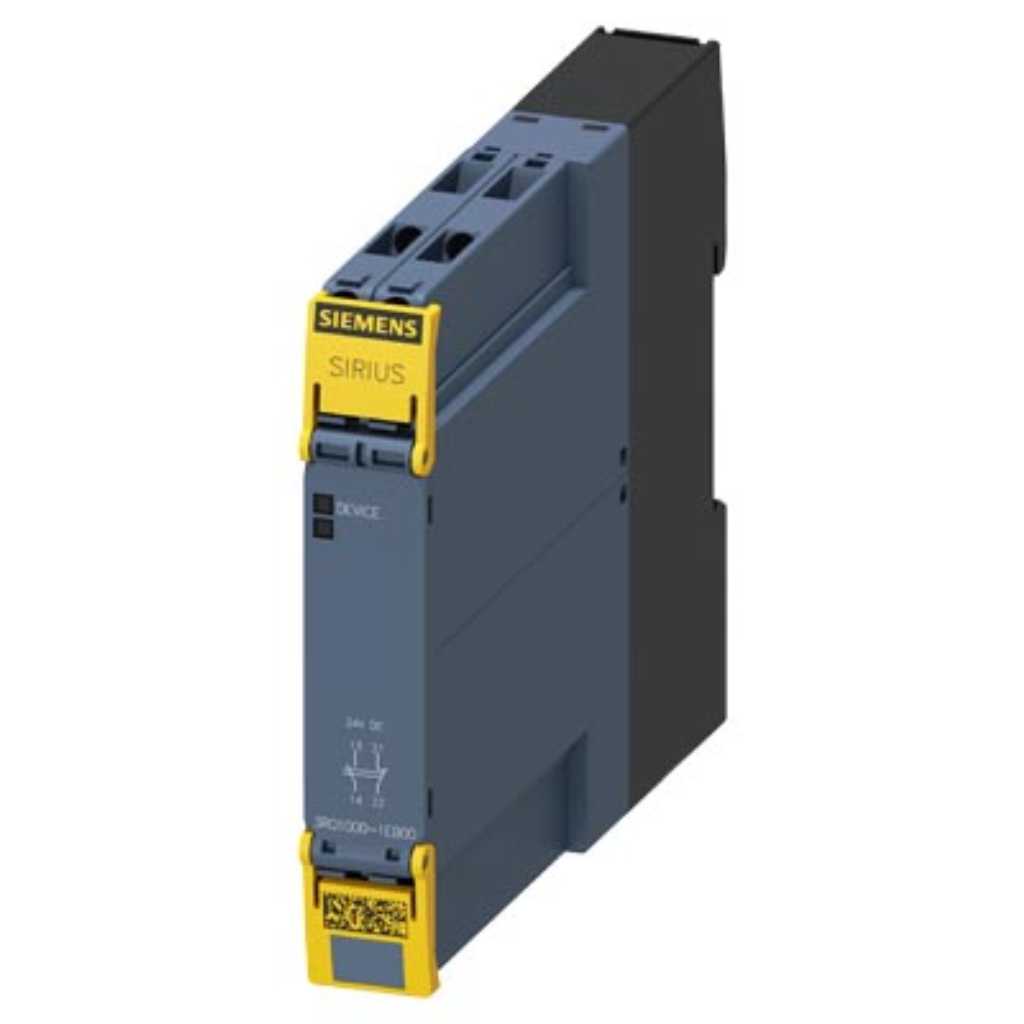

Relé interfaz, 3RQ, 1NA/1NC, 24V DC, tornillo

DescripciónEspecificacionesDescargasStock

Relé de interfaz de apertura positiva en caja industrial 1 NA/1 NC 24 V DC SIL 2/PL c borne de tornillo

Alimentación24 V
Dimensiones100 × 17,5 × 120 mm

Generalidades

tipo de producto	de seguridad hasta SIL 2/PL c
denominación del tipo de producto	3RQ1

Protección y seguridad

tensión de aislamiento para categoría de sobretensión III según	300 V
resistencia a tensión de choque valor asignado	4 kV
tipo de cartucho fusible para protección contra cortocircuitos del	NA: fusible gL/gG: 6 A; NC: fusible gL/gG: 4 A
desconexión de seguridad	Sí
Performance Level (PL) según ISO 13849-1	PL c
categoría según ISO 13849-1	1
tipo de dispositivo según ISO 13849-1	1
nivel de integridad de la seguridad (SIL) según IEC 61508	SIL 2
tipo de equipo de seguridad según IEC 61508-2	Tipo A
PFHD con alta tasa de demanda según IEC 61508	4E-7 1/h
PFDavg con baja tasa de demanda según IEC 61508	0,002
tolerancia a fallos de hardware según IEC 61508	0
valor T1 del tiempo de misión según IEC 61508	20 a

Datos eléctricos

potencia activa consumida	0,6 W
frecuencia de maniobra máx.	360 1/h
corriente térmica del elemento conmutador con contactos	5A
tensión de alimentación del circuito de mando con DC valor	24 V
tipo de tensión	DC
intensidad de salida mín.	1 mA

Conexión y cableado

aptitud de uso base de interconexión 3ZY12	Sí
retardo a la desconexión máx.	40 ms
material de los contactos	AgNi + Au flash
número de contactos NC para contactos auxiliares	1
número de contactos NA para contactos auxiliares	1
número de contactos conmutados para contactos auxiliares	0
componente del producto borne desmontable para circuito	Sí
versión de la conexión eléctrica	borne de tornillo
longitud del cable con DC máx.	2 000 m
alma flexible con preparación de los extremos de cable	1x (0,5 ... 4 mm²), 2x (0,5 ... 1,5 mm²)
alma flexible sin preparación de extremos de cable mín.	0,5 mm²
par de apriete con bornes de tornillo	0,6 ... 0,8 N·m
longitud a pelar del cable para contactos auxiliares y de control	10 mm

Dimensiones y peso

altura	100 mm
anchura	17,5 mm
profundidad	120 mm
altitud de instalación con altura sobre el nivel del mar máx.	2 000 m

Montaje y material

posición de montaje	según las necesidades del usuario
tipo de fijación	fijación por tornillo y abroche a perfil de 35 mm

Condiciones ambientales

grado de contaminación	3
humedad relativa del aire durante el funcionamiento	10 ... 95 %

Prestaciones y durabilidad

vida útil mecánica (ciclos de maniobra) típico	10 000 000
tipo de función de maniobra	contacto NC y contacto NA

Otras características

comportamiento de conmutación	monoestable
valor inicial	0,8
valor final	1,2
tipo de bobina de relé	con polaridad
emisión de perturbaciones CEM según IEC 60947-1	entorno A (aplicaciones industriales)
inmunidad a perturbaciones CEM según IEC 60947-1	representa grado de precisión 3
acoplamiento de perturbaciones radiadas según IEC 61000	10 V/m
descarga electroestática según IEC 61000-4-2	4 kV descarga por contacto, 8 kV descarga en aire
componente del producto LED	Sí
apertura positiva según IEC 60947-5-1	Sí
estado seguro	desconexión segura
ensayo tiempo de misión debido al desgaste necesario	Sí
categoría de parada según IEC 60204-1	0
MTTFd	470 a
proporción de fallos seguros (SFF)	85 %
multifilar	12 ... 20
EMV	Maritime application
SYS	Logic

Ficha técnica oficial del fabricante con todas las especificaciones.
