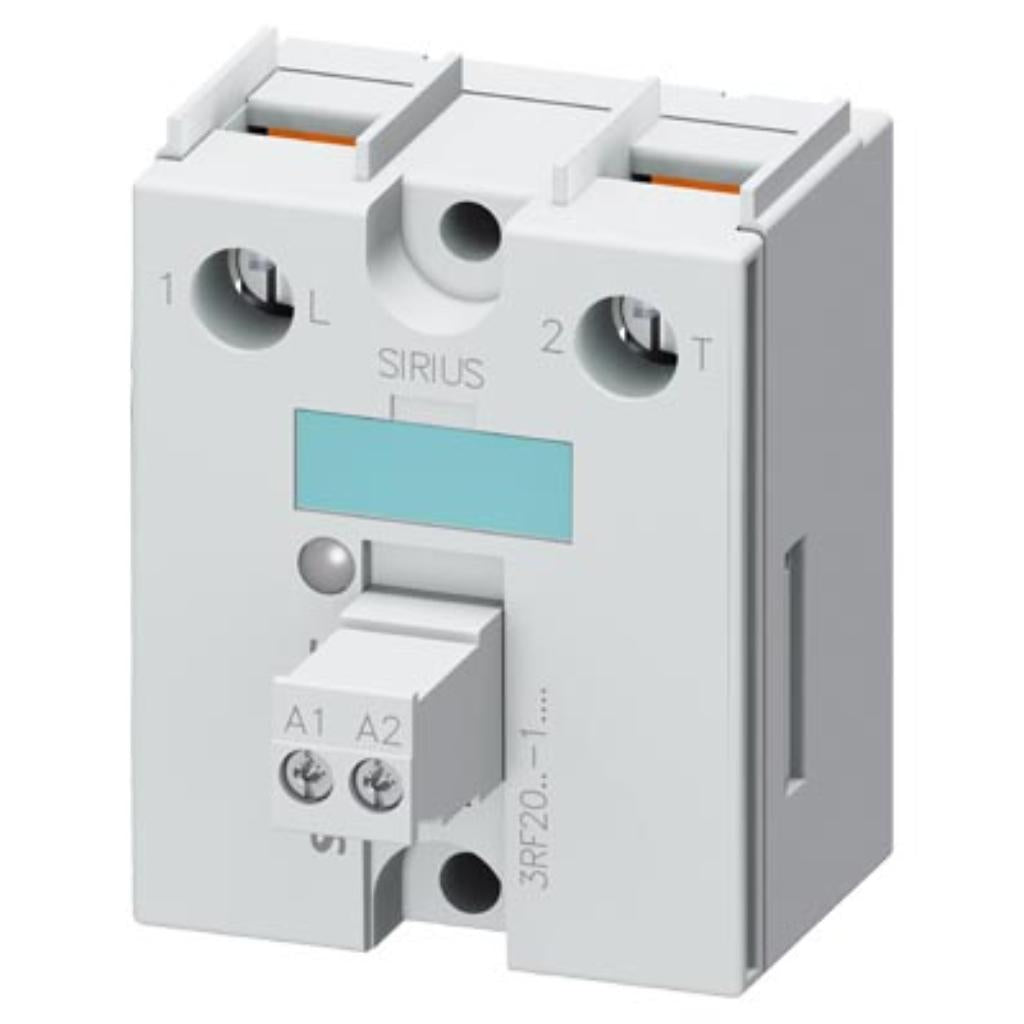

Relé estado sólido 3RF2, , 24V DC, tornillo

DescripciónEspecificacionesDescargasStock

SIRIUS, Relé de estado sólido 3RF2, ancho 45mm, 20a 24-230v / 24v DC bornes de Tornillo

Grado de protección (IP)IP20
AlimentaciónDC
Dimensiones58 × 45 × 48 mm
Temperatura40 °C

Generalidades

tipo de producto	unipolar
denominación del tipo de producto	3RF20
función del producto	maniobra al paso por cero

Protección y seguridad

tensión de aislamiento valor asignado	600 V
grado de protección IP	IP20
grado de protección IP frontal según IEC 60529	IP20
resistencia a choques según IEC 60068-2-27	15 g / 11 ms
resistencia a corriente de choque valor asignado	200 A
del fusible gS para protección de semiconductores con	3NE1814-0
del fusible gR para protección de semiconductores con	5SE1325
del fusible aR para protección de semiconductores con	3NE8015-1

Datos eléctricos

tipo de tensión de la tensión de empleo	AC
frecuencia de empleo valor asignado	50 ... 60 Hz
tolerancia simétrica relativa de la frecuencia de empleo	10 %
intensidad de empleo valor asignado máx.	20 A
intensidad admisible máx.	20 A
intensidad de empleo mín.	100 mA
pendiente de la tensión en el tiristor para contactos	500 V/µs
tensión inversa en el tiristor para contactos principales	800 V
corriente inversa del tiristor	10 mA
temperatura de reducción de potencia (derating)	40 °C
tipo de tensión de la tensión de alimentación de mando	DC
tensión de alimentación del circuito de mando 1 con DC	30 V
corriente de control con DC valor asignado	15 mA
intensidad de empleo según UL 508 valor asignado	20 A

Conexión y cableado

número de polos para circuito principal	1
número de contactos NA para contactos principales	1
número de contactos NC para contactos principales	0
retardo a conexión	1 ms; adicionalmente, una semionda como máximo
retardo a la desconexión	1 ms; adicionalmente, una semionda como máximo
par de apriete de los tornillos de fijación máx.	1,5 N·m
par de apriete [lbf·in] de los tornillos de fijación máx.	13 lbf·in
componente del producto borne desmontable para circuito	Sí
alma flexible con preparación de los extremos de cable	1 ... 10 mm²
alma flexible sin preparación de extremos de cable	1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²)
calibre AWG como sección de conductor conectable	14 ... 10
de los contactos auxiliares y de control	M3

Dimensiones y peso

altura	58 mm
anchura	45 mm
profundidad	48 mm
altitud de instalación con altura sobre el nivel del mar máx.	1 000 m

Montaje y material

tipo de fijación montaje en serie	Sí
tipo de fijación	fijación por tornillo
tipo de rosca del tornillo para la fijación de equipos y	M4

Otras características

resistencia a vibraciones según IEC 60068-2-6	2g
valor I2t máx.	200 A²·s
valor inicial para detección de señal <1>	15 V
valor final para detección de señal<0>	5V
alma flexible con preparación de los extremos de	2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
4-6	comportamiento 1
acoplamiento de perturbaciones radiadas según IEC 61000	80 MHz ... 1 GHz 10 V/m, criterio de comportamiento 1
perturbaciones conducidas de AF según CISPR11	Clase A para áreas industriales
perturbaciones radiadas de AF según CISPR11	Clase B para entornos domésticos, comerciales y empresariales
De vice curren t / Ge rä te s trom I e (A)	Ambien t te mpe ra ture / Umgebung s te mpe ra tur T a (°C)

Ficha técnica oficial del fabricante con todas las especificaciones.
