Especificaciones técnicas
Generalidades

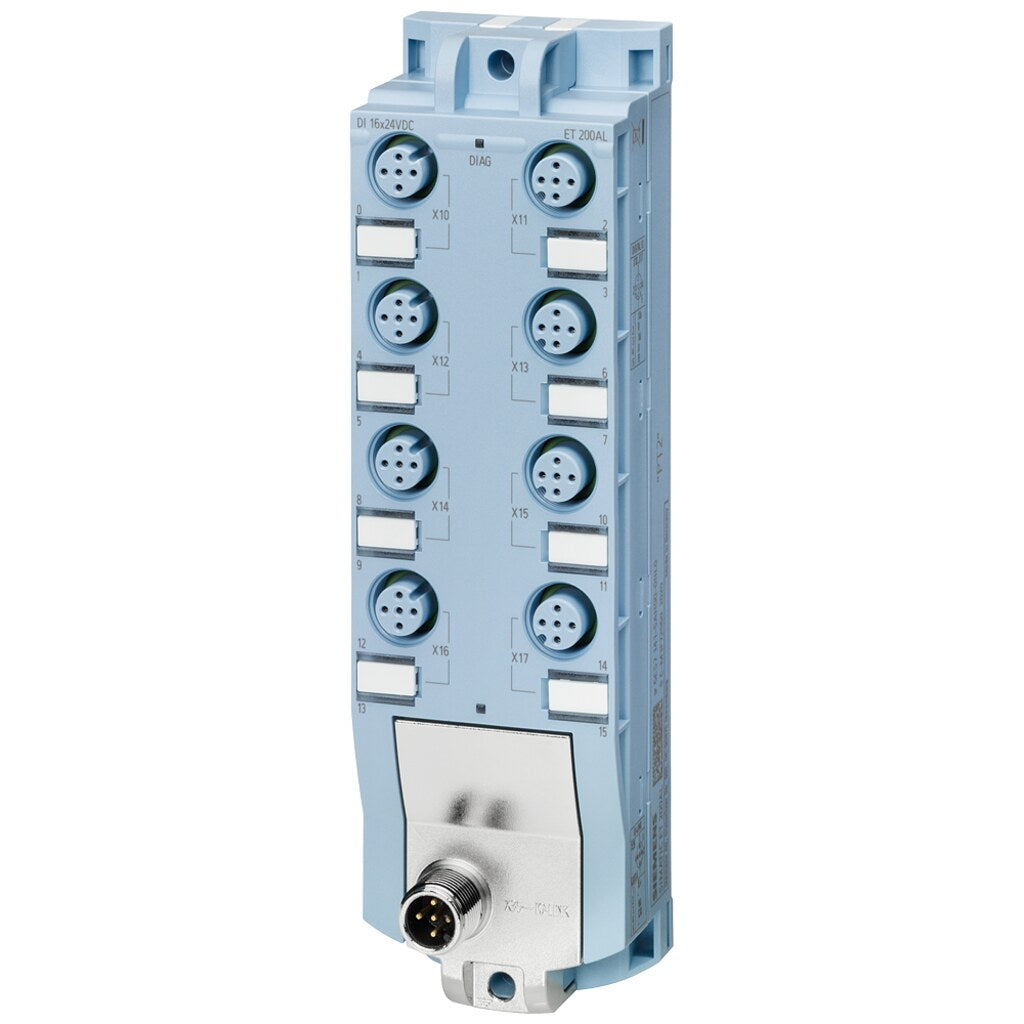

| Designación del tipo de producto | IO-Link DI 16x24VDC |
|---|---|
| Versión funcional del HW | FS01 |
| Versión de firmware | V1.0.x |
| LED señalizador de diagnóstico / para diagnóstico de módulo | Sí; LED verde/rojo |
Protección y seguridad
| Tensión de carga 1L+ / Protección contra inversión de polaridad | Sí; antidestrucción; salidas de alimentación de sensores con polaridad invertida |
|---|---|
| Alimentación de sensores 24 V / Protección contra cortocircuito | Sí; por módulo, electrónico |
| Diagnósticos / Cortocircuito | Sí; Entre alimentación de sensor y masa, por módulos |
| Aislamiento galvánico de canales / entre los canales | No |
| Aislamiento galvánico de canales / entre los canales y la alimentación de la electrónica | No |
| Aislamiento ensayado con | 707 V DC (Type Test) |
| Grado de protección IP | IP65/67 |
Datos eléctricos
| Tensión de carga 1L+ / Valor nominal (DC) | 24 V; Alimentación desde 1Us+ del IO-Link-Master |
|---|---|
| Tensión de carga 1L+ / Rango admisible, límite inferior (DC) | 18 V |
| Tensión de carga 1L+ / Rango admisible, límite superior (DC) | 30 V |
| Consumo (valor nominal) | 20 mA; sin carga |
| Alimentación de sensores 24 V / Intensidad de salida, máx. maestro IO-Link a través de 1Us+) | 0,7 A; Corriente total de todos los encóders (en función de la alimentación del |
| Pérdidas, típ. | 2,4 W |
| Tensión de entrada / Valor nominal (DC) | 24 V |
| Tensión de entrada / para señal "0" | -30 a +5 V |
| Tensión de entrada / para señal "1" | +11 a +30 V |
| Intensidad de entrada / para señal "1", típ. | 3 mA |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "0" a "1", máx. | 1,2 ms |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "0" a "1", máx. | 4,8 ms |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "1" a "0", mín. | 1,2 ms |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "1" a "0", máx. | 4,8 ms |
| Sensores compatibles / Sensor a 2 hilos / Intensidad permitida en reposo (sensor a 2 hilos), máx. | 1,5 mA |
| Velocidad de transferencia | 38,4 kbaudios (COM2) |
Entradas/Salidas y comunicación
| Número de salidas | 8; Alimentación desde 1Us+ del IO-Link-Master |
|---|---|
| Nº de entradas digitales | 16 |
| Característica de entrada según IEC 61131, tipo 3 | Sí |
| Número de entradas atacables simultáneamente / Todas las posiciones de montaje / hasta 55 °C, máx. | 16 |
| IO-Link, Protocolo 1.1 | Sí |
| Tamaño de los datos de proceso, entrada por módulo | 2 byte |
| Tamaño de los datos de proceso, salida por módulo | 0 byte |
| Perfiles IO-Link compatibles | Perfil común |
| Conexión de los dispositivos IO-Link / Tipo de puerto A | Sí |
| LED señalizador de diagnóstico / Indicador de estado de canal | Sí; LED verde |
| Tipo de conexión eléctrica de las entradas y salidas | M12, 5 polos, codificación A |
| Tipo de conexión eléctrica para IO-Link | M12, 5 polos, codificación A |
Detección y sensórica
| Sensores compatibles / Sensor a 2 hilos | Sí |
|---|
Conexión y cableado
| Longitud del cable / no apantallado, máx. | 30 m |
|---|---|
| Longitud de cable no apantallado, máx. | 20 m |
Dimensiones y peso
| Ancho | 45 mm |
|---|---|
| Altura | 159 mm |
| Profundidad | 40 mm |
| Peso, aprox. | 155 g |
Condiciones ambientales
| Temperatura ambiente en servicio / mín. | -30 °C |
|---|---|
| Temperatura ambiente en servicio / máx. | 55 °C |
Prestaciones y durabilidad
| Tiempo de ciclo, mín. | 2,5 ms |
|---|
Otras características
| Código de fabricante (VendorID) | 42 |
|---|---|
| Código de dispositivo (DeviceID) | 229380 |
| Ingeniería con / Archivo IODD | Sí |
| Fuente/sumidero (M/P) | de tipo P |
| Alarmas / Alarma de diagnóstico | Sí; parametrizable |
