Especificaciones técnicas
Generalidades

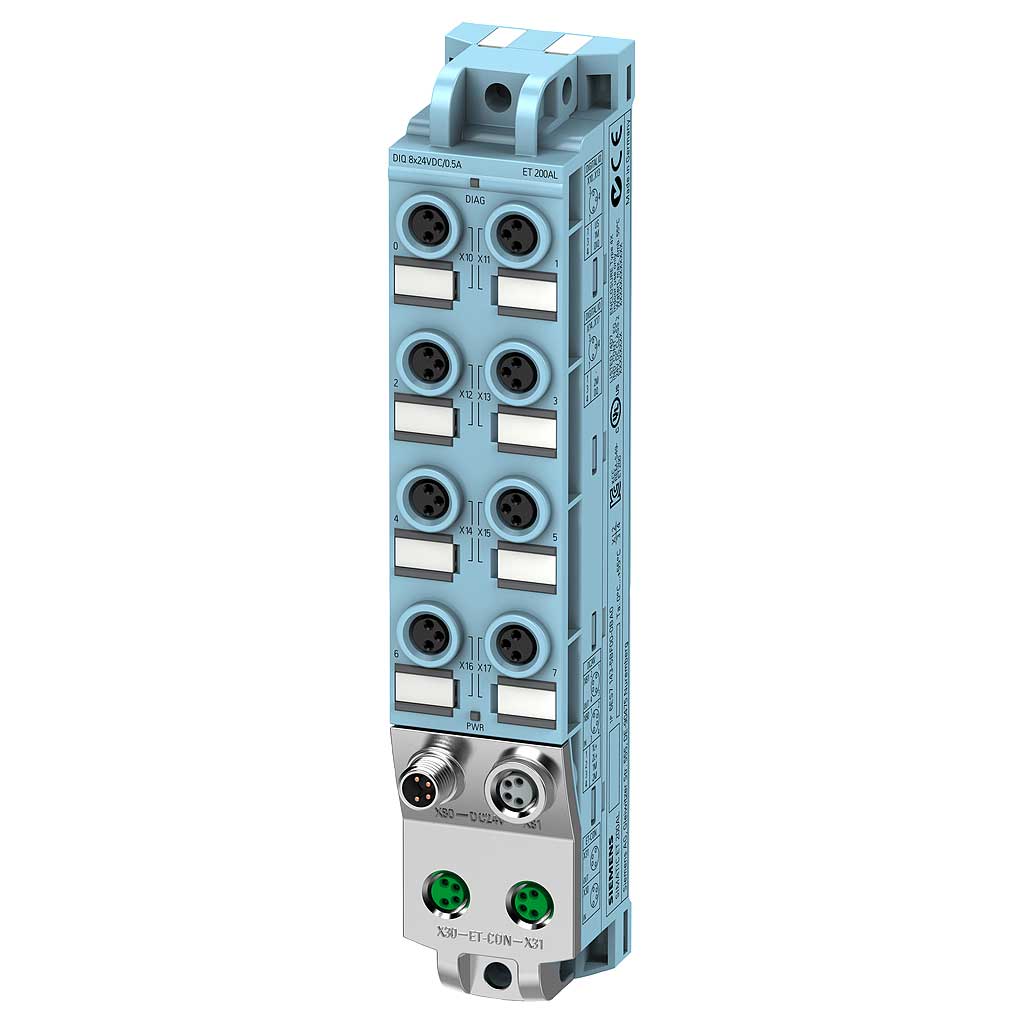

| Designación del tipo de producto | DI 8x24VDC |
|---|---|
| Versión funcional del HW | FS06 |
| Versión de firmware | V2.0.x |
| Función del producto / Datos de I&M | Sí; I&M0 a I&M3 |
| LED señalizador de diagnóstico / para diagnóstico de módulo | Sí; LED verde/rojo |
Protección y seguridad
| Tensión de carga 1L+ / Protección contra inversión de polaridad | Sí; antidestrucción; salidas de alimentación de sensores con polaridad invertida |
|---|---|
| Alimentación de sensores 24 V / Protección contra cortocircuito | Sí; por módulo, electrónico |
| Diagnósticos / Cortocircuito | Sí; Entre alimentación de sensor y masa, por módulos |
| Aislamiento galvánico de canales / entre los canales | No |
| Aislamiento galvánico de canales / entre los canales y bus de fondo | Sí |
| Aislamiento galvánico de canales / entre los canales y la alimentación de la electrónica | No |
| Aislamiento ensayado con | 707 V DC (Type Test) |
| Grado de protección IP | IP65/67 |
| Apto para desconexión de seguridad de módulos estándar | Sí; FS01 o superior |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / Performance Level según ISO 13849-1 | PL d |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / Categoría según ISO 13849-1 | Cat. 3 |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / SIL según IEC 62061 | SIL 2 |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / observación sobre la desconexión de seguridad | https://support.industry.siemens.com/cs/de/en/view/39198632 |
Datos eléctricos
| Tensión de carga 1L+ / Valor nominal (DC) | 24 V |
|---|---|
| Tensión de carga 1L+ / Rango admisible, límite inferior (DC) | 20,4 V |
| Tensión de carga 1L+ / Rango admisible, límite superior (DC) | 28,8 V |
| Consumo (valor nominal) | 25 mA; sin carga |
| de la tensión de carga 1L+ (tensión no conmutada), máx. | 4 A; Valor máximo |
| de la tensión de carga 2L+, máx. | 4 A; Valor máximo |
| Alimentación de sensores 24 V / Intensidad de salida, máx. | 0,7 A; Intensidad total de todos los sensores |
| Pérdidas, típ. | 1,9 W |
| Tensión de entrada / Valor nominal (DC) | 24 V |
| Tensión de entrada / para señal "0" | -30 a +5 V |
| Tensión de entrada / para señal "1" | +11 a +30 V |
| Intensidad de entrada / para señal "1", típ. | 3,2 mA |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "0" a "1", máx. | 1,2 ms |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "0" a "1", máx. | 4,8 ms |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "1" a "0", mín. | 1,2 ms |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "1" a "0", máx. | 4,8 ms |
| Sensores compatibles / Sensor a 2 hilos / Intensidad permitida en reposo (sensor a 2 hilos), máx. | 1,5 mA |
| entre las tensiones de carga | Sí |
Entradas/Salidas y comunicación
| Ingeniería con / PROFIBUS, versión GSD/revisión GSD o sup. | GSD a partir de la revisión 5 |
|---|---|
| Ingeniería con / PROFINET, versión GSD/revisión GSD o sup. | GSDML V2.3.1 |
| Número de salidas | 8 |
| Nº de entradas digitales | 8 |
| Característica de entrada según IEC 61131, tipo 3 | Sí |
| Número de entradas atacables simultáneamente / Todas las posiciones de montaje / hasta 55 °C, máx. | 8 |
| LED señalizador de diagnóstico / Indicador de estado de canal | Sí; LED verde |
| Tipo de conexión eléctrica de las entradas y salidas | M8, 3 polos |
Detección y sensórica
| Sensores compatibles / Sensor a 2 hilos | Sí |
|---|
Conexión y cableado
| Longitud del cable / no apantallado, máx. | 30 m |
|---|---|
| Tipo de conexión eléctrica para la alimentación | M8, 4 polos |
Dimensiones y peso
| Ancho | 30 mm |
|---|---|
| Altura | 159 mm |
| Profundidad | 40 mm |
| Peso, aprox. | 145 g |
Condiciones ambientales
| Temperatura ambiente en servicio / mín. | -30 °C |
|---|---|
| Temperatura ambiente en servicio / máx. | 55 °C |
| Altitud en servicio referida al nivel del mar / Temperatura ambiente-presión atmosférica-altitud de | Hasta máx. 5 000 m, limitaciones adicionales para una altitud de montaje >2 |
| Altitud en servicio referida al nivel del mar / instalación | 000 m |
Otras características
| se necesita una alimentación conforme con NEC Class 2 | No |
|---|---|
| Fuente/sumidero (M/P) | de tipo P |
| Alarmas / Alarma de diagnóstico | Sí; parametrizable |
| actualización de firmware firmada | Sí |
| integridad de datos | Sí |
| ET-Connection / ET-Connection | M8, 4 polos, apantallado |
