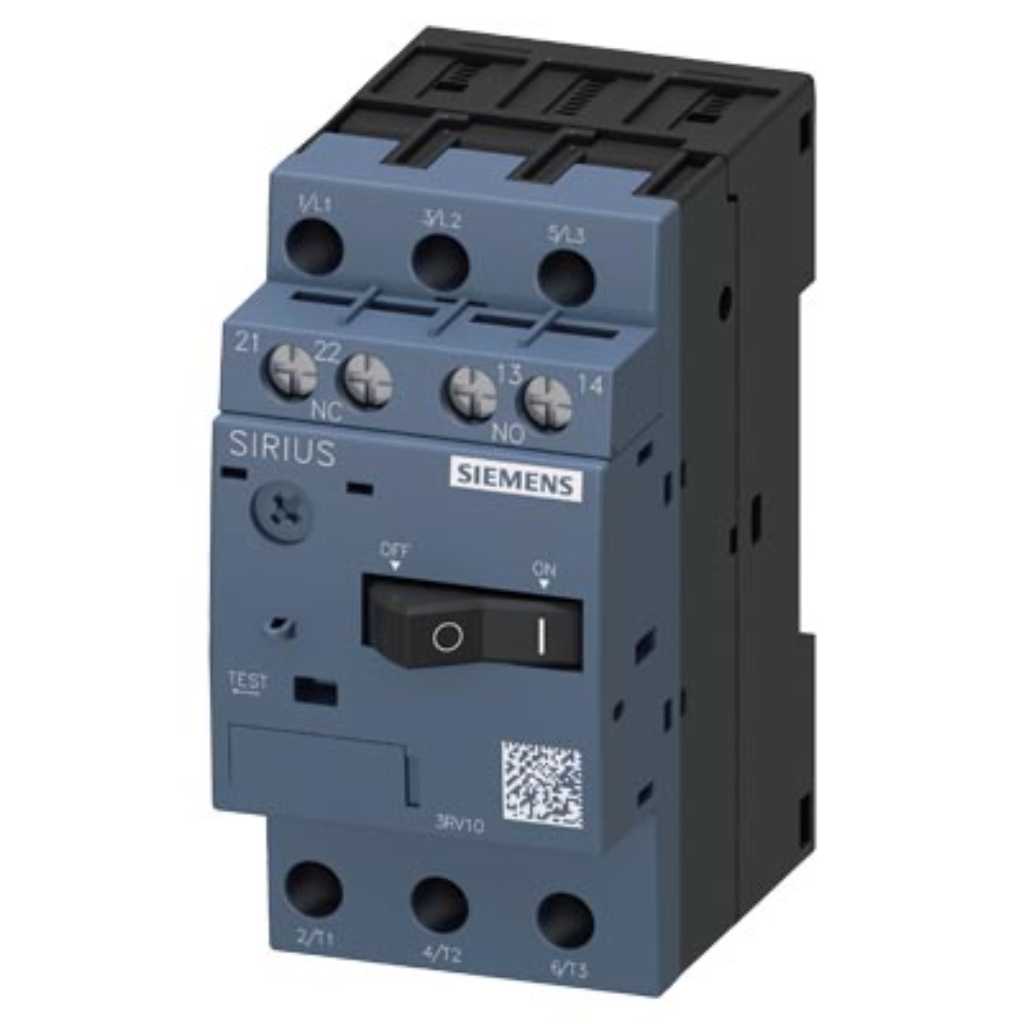

Disyuntor motor, S00, clase 10, Ir=5,5...8A, tornillo

DescripciónEspecificacionesDescargasStock

Interruptor automático tamaño S00 para protección de motores, CLASE 10 Disparador por sobrecarga con retardo según intensidad 5,5...8 A Disparador de cortocircuito 104 A 1NA+1NC transversal borne de tornillo poder de corte estándar

Grado de protección (IP)IP20
Tamaño constructivoS00
Clase de disparoCLASS 10
Temperatura-20 ... +60 °C
CertificadosDMT 02 ATEX F 001

Generalidades

tipo de producto	para protección de motores
denominación del tipo de producto	3RV1
función del producto función de seccionador	Sí
función del producto protección de cortocircuito	Sí
función del producto apta para función de seguridad	Sí

Protección y seguridad

tensión de aislamiento con grado de contaminación 3 con AC	690 V
resistencia a tensión de choque valor asignado	6 kV
clase de disparo	CLASS 10
función de protección protección contra sobrecargas	Sí
tipo de disparador por cortocircuito	magnético
desconexión de seguridad	Sí
tipo de dispositivo según ISO 13849-1	3
sobredimensionamiento según ISO 13849-2 necesario	Sí
tipo de equipo de seguridad según IEC 61508-2	Tipo A
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
corriente permanente valor asignado	8A
valor de respuesta ajustable para corriente del disparador	5,5 ... 8 A
tipo de tensión para circuito principal	AC
frecuencia de empleo valor asignado	50 ... 60 Hz
intensidad de empleo valor asignado	8A
tipo de tensión para circuito auxiliar y circuito de mando	AC/DC
valor de respuesta de corriente del disparador instantáneo de	104 A

Conexión y cableado

tamaño del contactor combinable específico de la empresa	S00
del borne de conexión	IP00
de contactos principales típico	100 000
de los contactos auxiliares típico	100 000
número de polos para circuito principal	3
número de contactos NC para contactos auxiliares	1
número de contactos NA para contactos auxiliares	1
número de contactos conmutados para contactos auxiliares	0
capacidad de carga de los contactos auxiliares según UL	C300 / R300
contactos auxiliares necesario	< 400 A)
disposición de la conexión eléctrica para circuito principal	arriba y abajo
alma flexible con preparación de los extremos de cable	0,5 ... 2,5 mm²
calibre AWG como sección de conductor conectable	18 ... 14
de los contactos auxiliares y de control	M3

Dimensiones y peso

tamaño constructivo del interruptor automático	S00
altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	90 mm
anchura	45 mm
profundidad	75 mm
tamaño de la punta del destornillador	Pozidriv tam. 2

Montaje y material

posición de montaje	según las necesidades del usuario

Condiciones ambientales

compensación de temperatura	-20 ... +60 °C
humedad relativa del aire durante el funcionamiento	10 ... 95 %

Prestaciones y durabilidad

durabilidad eléctrica (ciclos de maniobra) típico	100 000
valor B10 con alta tasa de demanda según SN 31920	5 000
tasa de fallos [valor FIT] con baja tasa de demanda según	50 FIT

Otras características

ampliación del producto interruptor auxiliar	Sí
en redes con neutro aislado entre circuito principal y	400 V
en redes con neutro a tierra entre circuito principal y	400 V
frontal según IEC 60529	IP20
frontal	IP20
valor asignado	690 V
tipo de interruptor auxiliar	transversal
detección de pérdida de fase	Sí
tipo de disparador por sobrecarga	térmico
alma flexible con preparación de los extremos de	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
tipo de vástago del destornillador	Diámetro 5 ... 6 mm
vida de servicio máx.	10 a
ensayo tiempo de misión debido al desgaste necesario	Sí
versión de pantalla para estado de conmutación	Balancín
ate	ates/Test Report
other	Railway
1/L1	3/L2
5/L3	13
6/T3	14

Ficha técnica oficial del fabricante con todas las especificaciones.
