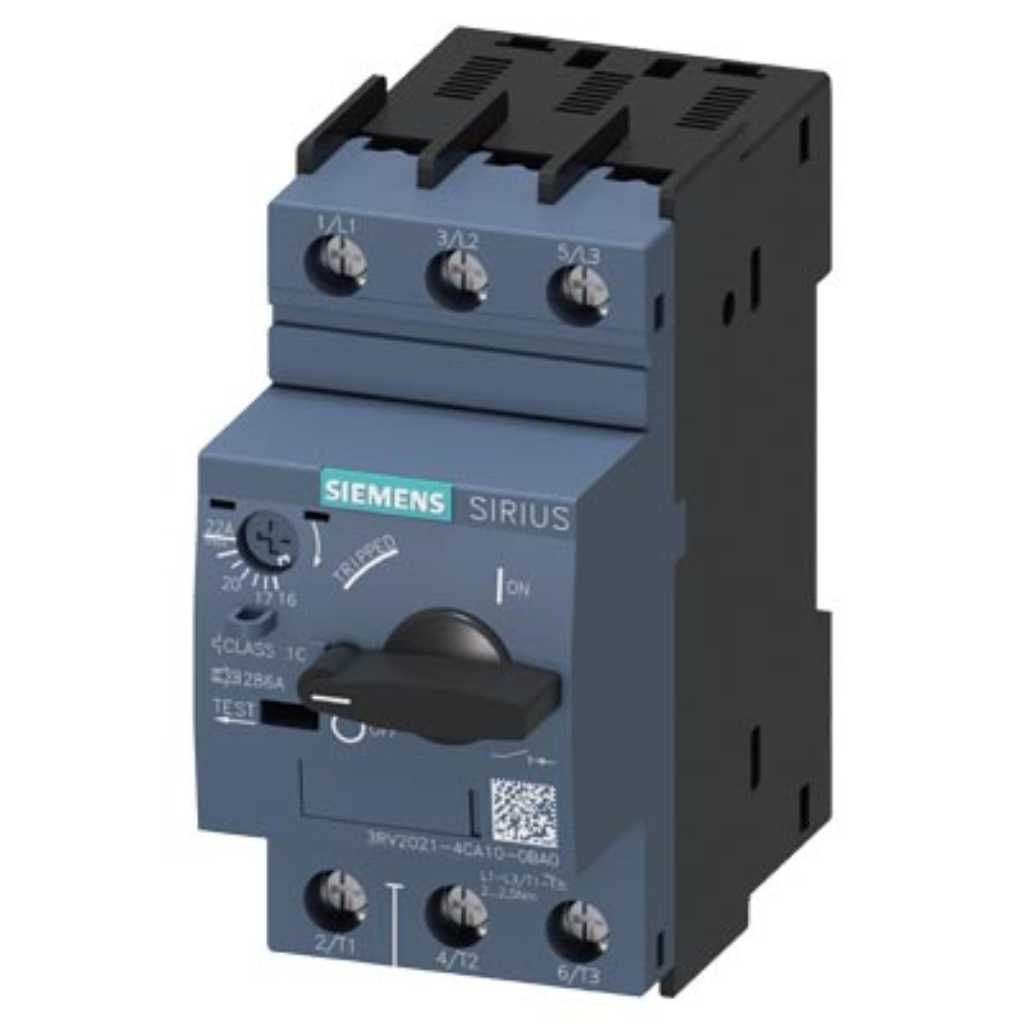

Disyuntor motor, S0, clase 10, Ir=16...22A, tornillo

DescripciónEspecificacionesDescargasStock

Tipo especial Interruptor automático tamaño S0 para protección de motores, CLASE 10 Disparador por sobrecarga con retardo según intensidad 16...22 A Disparador de cortocircuito 286 A borne de tornillo poder de corte estándar Temperatura ambiente -50 °C 500 ciclos de maniobra

Grado de protección (IP)IP20
Tamaño constructivoS0
Clase de disparoCLASS 10
Temperatura-20 ... +60 °C

Generalidades

tipo de producto	para protección de motores
denominación del tipo de producto	3RV2
función del producto función de seccionador	Sí
función del producto protección de cortocircuito	Sí

Protección y seguridad

tensión de aislamiento con grado de contaminación 3 con AC	690 V
resistencia a tensión de choque valor asignado	6 kV
resistencia a choques según IEC 60068-2-27	25g / 11 ms
clase de disparo	CLASS 10
función de protección protección contra sobrecargas	Sí
tipo de disparador por cortocircuito	magnético
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
corriente permanente valor asignado	22 A
valor de respuesta ajustable para corriente del disparador	16 ... 22 A
tipo de tensión para circuito principal	AC
frecuencia de empleo valor asignado	50 ... 60 Hz
intensidad de empleo valor asignado	22 A
tipo de tensión para circuito auxiliar y circuito de mando	AC/DC
valor de respuesta de corriente del disparador instantáneo de	286 A

Conexión y cableado

tamaño del contactor combinable específico de la empresa	S00, S0
del borne de conexión	IP20
de contactos principales típico	500
de los contactos auxiliares típico	500
número de polos para circuito principal	3
número de contactos NC para contactos auxiliares	0
número de contactos NA para contactos auxiliares	0
número de contactos conmutados para contactos auxiliares	0
disposición de la conexión eléctrica para circuito principal	arriba y abajo
alma flexible con preparación de los extremos de cable	1 ... 10 mm²

Dimensiones y peso

tamaño constructivo del interruptor automático	S0
altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	97 mm
anchura	45 mm
profundidad	97 mm
tamaño de la punta del destornillador	Pozidriv tam. 2

Montaje y material

posición de montaje	según las necesidades del usuario

Condiciones ambientales

compensación de temperatura	-20 ... +60 °C
humedad relativa del aire durante el funcionamiento	10 ... 95 %

Prestaciones y durabilidad

durabilidad eléctrica (ciclos de maniobra) típico	500

Otras características

ampliación del producto interruptor auxiliar	Sí
en redes con neutro aislado entre circuito principal y	400 V
en redes con neutro a tierra entre circuito principal y	400 V
frontal según IEC 60529	IP20
frontal	IP20
valor asignado	690 V
detección de pérdida de fase	Sí
tipo de disparador por sobrecarga	térmico
alma flexible con preparación de los extremos de	2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
tipo de vástago del destornillador	Diámetro 5 ... 6 mm
versión de pantalla para estado de conmutación	Muletilla
ate	ates/Test Report
other	Railway
1/L1	3/L2

Ficha técnica oficial del fabricante con todas las especificaciones.

Producto bajo pedido

Puedes pedirlo ya: te lo servimos en el plazo indicado. Selecciona la cantidad para añadirlo al carrito. Si prefieres esperar a que vuelva a haber stock inmediato, déjanos tu email abajo.

Plazo de entrega (días):

Este artículo va bajo pedido.

Disyuntor motor, S0, clase 10, Ir=16...22A, tornillo

Salvar 63%

3RV2021-4CA10-0BA0

€116,81 EUR

~~€315,69 EUR~~

3RV2021-4CA10-0BA0
