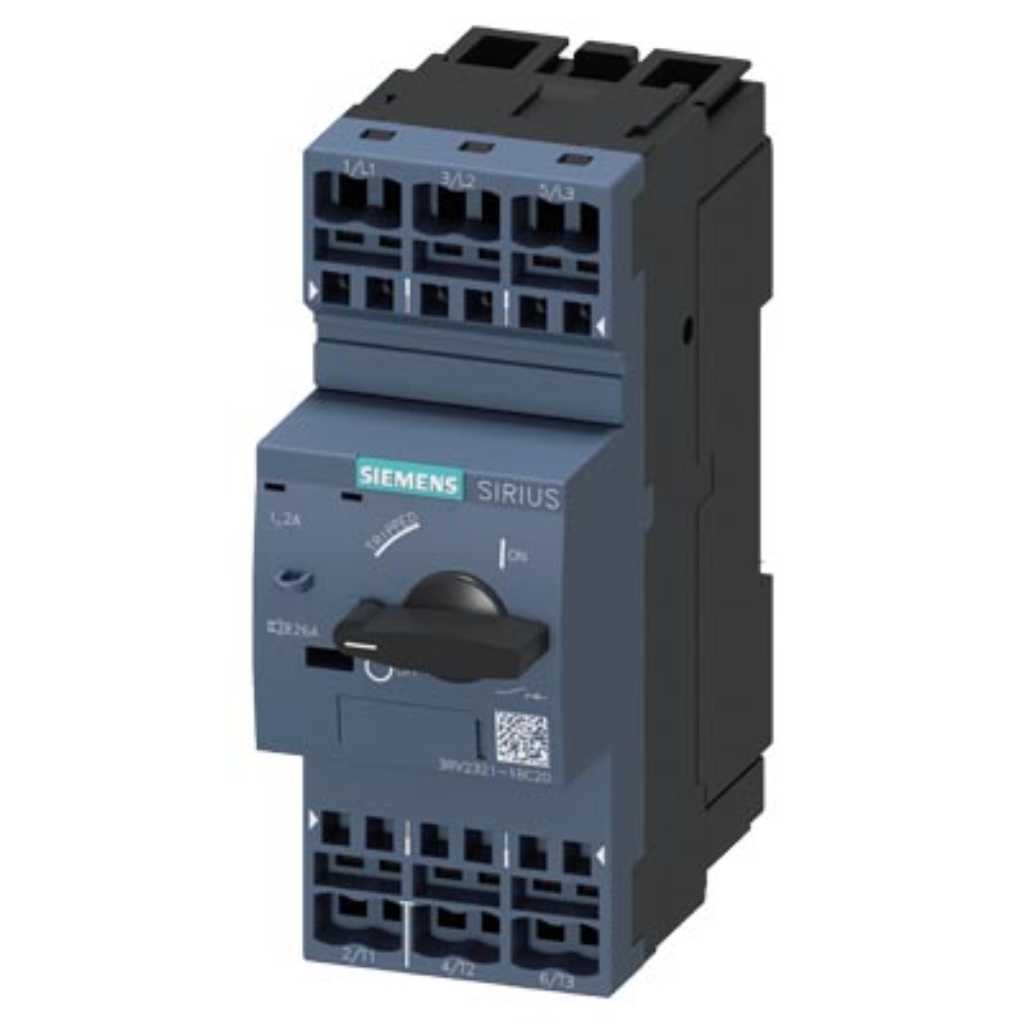

Disyuntor arranque, S0, Ir=2A, resorte

DescripciónEspecificacionesDescargasStock

Interruptor automático tamaño S0 para combinación de arrancadores Intensidad asignada 2 A Disparador de cortocircuito 26 A borne de resorte poder de corte estándar

Grado de protección (IP)IP20
Dimensiones119 × 45 × 97 mm

Generalidades

tipo de producto	para combinaciones de arranque
denominación del tipo de producto	3RV2
función del producto función de seccionador	Sí
función del producto protección de cortocircuito	Sí
función del producto apta para función de seguridad	Sí

Protección y seguridad

tensión de aislamiento con grado de contaminación 3 con AC	690 V
resistencia a tensión de choque valor asignado	6 kV
resistencia a choques según IEC 60068-2-27	25g / 11 ms
tipo de disparador por cortocircuito	magnético
desconexión de seguridad	Sí
tipo de dispositivo según ISO 13849-1	3
sobredimensionamiento según ISO 13849-2 necesario	Sí
tipo de equipo de seguridad según IEC 61508-2	Tipo A
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
corriente permanente valor asignado	2A
tipo de tensión para circuito principal	AC
frecuencia de empleo valor asignado	50 ... 60 Hz
intensidad de empleo valor asignado	2A
tipo de tensión para circuito auxiliar y circuito de mando	AC/DC
valor de respuesta de corriente del disparador instantáneo de	26 A

Conexión y cableado

tamaño del contactor combinable específico de la empresa	S00, S0
del borne de conexión	IP20
de contactos principales típico	100 000
de los contactos auxiliares típico	100 000
número de polos para circuito principal	3
número de contactos NC para contactos auxiliares	0
número de contactos NA para contactos auxiliares	0
número de contactos conmutados para contactos auxiliares	0
disposición de la conexión eléctrica para circuito principal	arriba y abajo
alma flexible sin preparación de extremos de cable	2x (1 ... 6 mm²)
alma flexible con preparación de los extremos de cable	0,5 ... 2,5 mm²
calibre AWG como sección de conductor conectable	18 ... 8

Dimensiones y peso

tamaño constructivo del interruptor automático	S0
altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	119 mm
anchura	45 mm
profundidad	97 mm
tamaño de la punta del destornillador	3,0 x 0,5 mm

Montaje y material

posición de montaje	según las necesidades del usuario

Condiciones ambientales

humedad relativa del aire durante el funcionamiento	10 ... 95 %

Prestaciones y durabilidad

durabilidad eléctrica (ciclos de maniobra) típico	100 000
valor B10 con alta tasa de demanda según SN 31920	5 000
tasa de fallos [valor FIT] con baja tasa de demanda según	50 FIT

Otras características

ampliación del producto interruptor auxiliar	Sí
en redes con neutro aislado entre circuito principal y	400 V
en redes con neutro a tierra entre circuito principal y	400 V
frontal según IEC 60529	IP20
frontal	IP20
valor asignado	690 V
UL File Number (CCN)	E47705 (NLRV, NLRV7)
alma flexible con preparación de los extremos de	2x (1 ... 6 mm²)
tipo de vástago del destornillador	Diámetro 3 mm
vida de servicio máx.	10 a
ensayo tiempo de misión debido al desgaste necesario	Sí
versión de pantalla para estado de conmutación	Muletilla
ate	ates/Test Report
other	Railway
1/L1	3/L2

Ficha técnica oficial del fabricante con todas las especificaciones.
