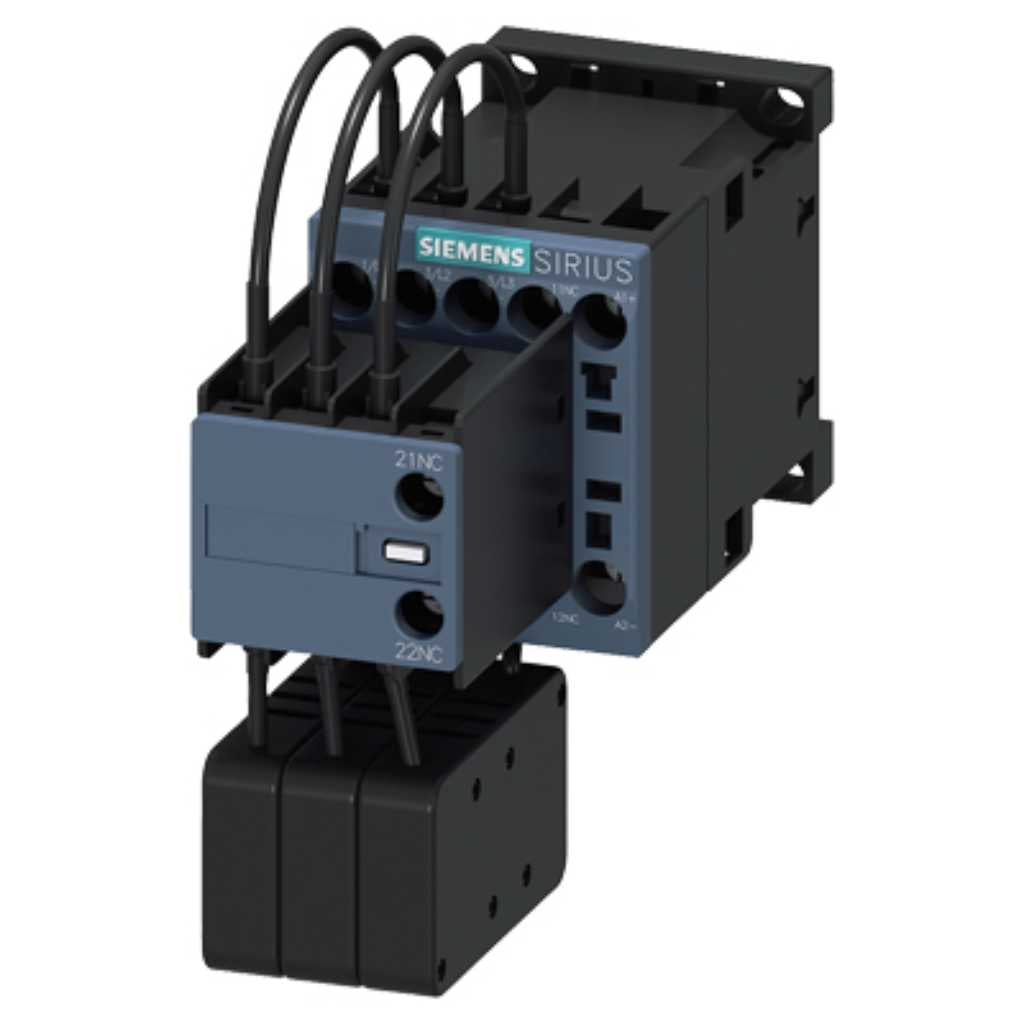

Contactor condensador, 12,5kVAr, 110V DC, tam. S00, tornillo

DescripciónEspecificacionesDescargasGarantías

Contactor para condensador, AC-6b 12,5 kVAr, /400 V, tripolar, 110 V DC, contactos auxiliares: 2 NC, borne de tornillo, tamaño: S00

🛡️ Protección	IP20
⚡ Alimentación	DC
📐 Dimensiones	125 × 45 × 120 mm
🌡️ Temperatura	0 ... 7,2 kvar

Generalidades

denominación del tipo de producto	3RT26

Protección y seguridad

tensión máxima admitida para separación de protección entre	400 V
tipo de automático magnetotérmico para protección contra	característica C: 10 A; 0,4 kA
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
intensidad de empleo con AC-6b con 690 V con temperatura	18 A
tipo de tensión	DC
tipo de tensión de la tensión de alimentación de mando	DC
tensión de alimentación del circuito de mando con DC valor	110 V
potencia inicial de la bobina con DC	4W
potencia de retención de la bobina con DC	4W
intensidad de empleo de los contactos auxiliares con AC-12	10 A

Conexión y cableado

tamaño del contactor	S00
del contactor con bloque de contactos auxiliares montado	3 000 000
número de polos para circuito principal	3
número de contactos NA para contactos principales	3
número de contactos NC para contactos principales	0
número de contactos NC para contactos auxiliares	2
número de contactos NA para contactos auxiliares	0
confiabilidad de contacto de los contactos auxiliares	0,00000001
capacidad de carga de los contactos auxiliares según UL	A600 / Q600
en contactor para contactos auxiliares	Bornes de tornillo
alma flexible con preparación de los extremos de cable	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
calibre AWG como sección de conductor conectable	20 ... 12

Dimensiones y peso

altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	125 mm
anchura	45 mm
profundidad	120 mm

Condiciones ambientales

del circuito principal con grado de contaminación 3 valor	690 V
del circuito auxiliar con grado de contaminación 3 valor	690 V
humedad relativa del aire mín.	10 %
humedad relativa del aire con 55 °C según IEC 60068-2-30	95 %

Prestaciones y durabilidad

durabilidad eléctrica (ciclos de maniobra)	300 000
tipo de control del accionamiento de maniobra	Standard A1 - A2

Otras características

del circuito principal valor asignado	6 kV
del circuito auxiliar valor asignado	6 kV
valor inicial	0,85
valor final	1,1
duración de arco	10 ... 15 ms
adosables	0
conmutación instantánea	2
a piezas puestas a tierra hacia un lado	10 mm
de la bobina	Bornes de tornillo
multifilar	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
alma flexible con preparación de los extremos de	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
3/L2	5/L3

⬇ Descargar datasheet (PDF)

Ficha técnica oficial del fabricante con todas las especificaciones.
