Contactor AC-1, 40 A, 400 V / 40 °c, de 4 polos, 110 V AC, 50 Hz, contactos auxiliares: 1 NA + 1 ...

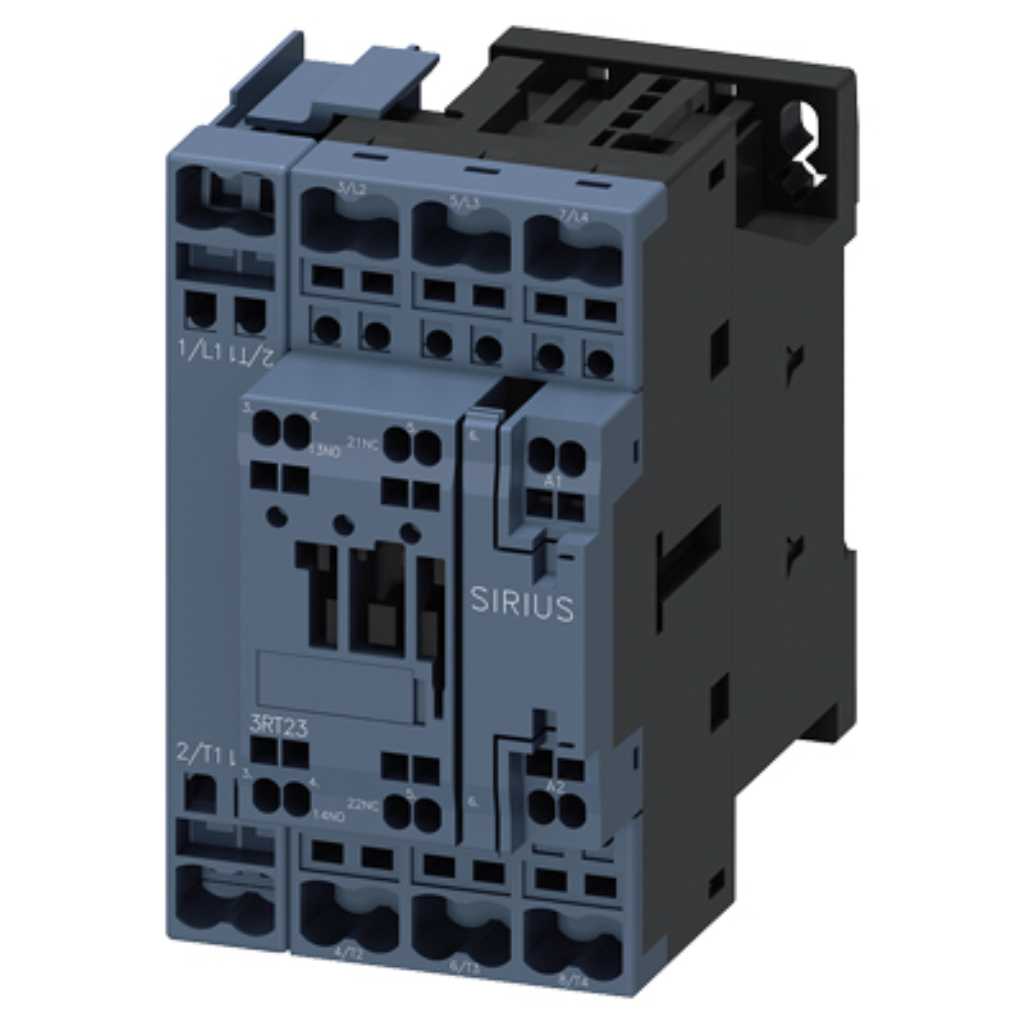

Contactor AC-1, 40 A, 400 V / 40 °c, de 4 polos, 110 V AC, 50 Hz, contactos auxiliares: 1 NA + 1 NC, borne de resorte, tamaño: S0

🛡️ ProtecciónIP20
⚡ AlimentaciónAC
📐 Dimensiones102 × 60 × 97 mm
🌡️ Temperatura40 A
Generalidades
denominación del tipo de producto3RT23
Protección y seguridad
tipo de automático magnetotérmico para protección contracaracterística C: 10 A; 0,4 kA
grado de protección IP frontal según IEC 60529IP20
Datos eléctricos
tipo de cálculo de pérdidas dependiente de la corrientecuadrado
tipo de tensión para circuito principalAC
tipo de tensiónAC
tipo de tensión de la tensión de alimentación de mandoAC
intensidad de empleo con AC-12 máx.10 A
Conexión y cableado
tamaño del contactorS0
del contactor típico10 000 000
del contactor con bloque de contactos auxiliares montado10 000 000
número de polos para circuito principal4
número de contactos NA para contactos principales4
sección mínima en circuito principal con valor asignado máximo10 mm²
número de contactos NC para contactos auxiliares1
número de contactos NA para contactos auxiliares1
confiabilidad de contacto de los contactos auxiliaresuna conexión errónea por 100 millones (17 V, 1 mA)
capacidad de carga de los contactos auxiliares según ULA600 / Q600
en contactor para contactos auxiliaresBornes de resorte
alma flexible sin preparación de extremos de cable2x (1 ... 6 mm²)
alma flexible con preparación de los extremos de cable1 ... 6 mm²
calibre AWG como sección de conductor conectable18 ... 8
contacto espejo según IEC 60947-4-1Sí
Dimensiones y peso
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
altura102 mm
anchura60 mm
profundidad97 mm
Montaje y material
tipo de fijación montaje en serieSí
Condiciones ambientales
del circuito principal con grado de contaminación 3 valor690 V
humedad relativa del aire mín.10 %
humedad relativa del aire con 55 °C según IEC 60068-2-3095 %
hasta 690 V con temperatura ambiente de 40 °C40 A
hasta 690 V con temperatura ambiente de 60 °C35 A
Prestaciones y durabilidad
tipo de control del accionamiento de maniobraStandard A1 - A2
Otras características
interruptor auxiliarSí
del circuito auxiliar y circuito de mando con grado de690 V
del circuito principal valor asignado6 kV
del circuito auxiliar valor asignado6 kV
duración de arco10 ms
adosables2
conmutación instantánea1
UL File Number (CCN)E31519 (NLDX, NLDX7)
de la bobinaBornes de resorte
alma flexible con preparación de los extremos de2x (1 ... 6 mm²)
multifilar1 ... 10 mm²
ateates/Test Report
otherRailway
3/L25/L3
7/L413
6/T38/T4
⬇ Descargar datasheet (PDF)

Ficha técnica oficial del fabricante con todas las especificaciones.
