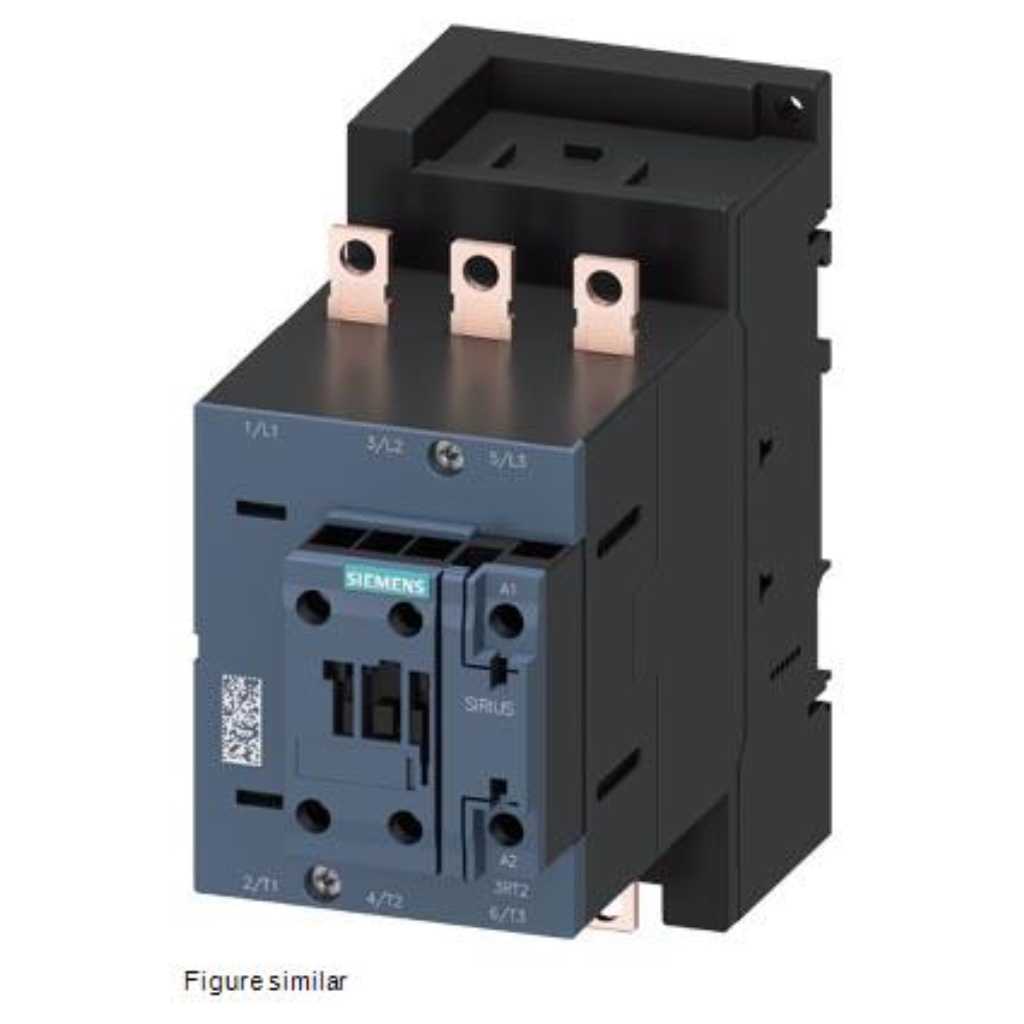

Contactor AC-1, 160 A, 690 V / 40 °c, 3 polos, 24 V DC, 0,8-1,2* Uc, con varistor integrado, cont...

DescripciónEspecificacionesDescargasGarantías

Contactor AC-1, 160 A, 690 V / 40 °c, 3 polos, 24 V DC, 0,8-1,2* Uc, con varistor integrado, contactos auxiliares: 1 NA + 1 NC, circuito principal: conexión por terminal de ojal, circuito de control y auxiliar: borne de tornillo, tamaño: S3, variante específica del cliente, solo con bloque de contactos auxiliares 3RH2911-2XF22-0KS ampliable

🛡️ Protección	IP00; IP20 con borne tipo marco/tapa
⚡ Alimentación	DC
📐 Dimensiones	140 × 70 × 152 mm
🌡️ Temperatura	160 A

Generalidades

denominación del tipo de producto	3RT24

Protección y seguridad

tipo de limitador de sobretensión	con varistor
tipo de automático magnetotérmico para protección contra	característica C: 10 A; 0,4 kA
grado de protección IP frontal según IEC 60529	IP00; IP20 con borne tipo marco/tapa

Datos eléctricos

tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
tipo de tensión para circuito principal	AC
tipo de tensión	DC
tipo de tensión de la tensión de alimentación de mando	DC
tensión de alimentación del circuito de mando con DC valor	24 V
pico de intensidad de conexión	2,7 A
duración del pico de intensidad de conexión	50 µs
corriente de excitación valor medio	0,9 A
pico de corriente de excitación	2,1 A
duración de la corriente de excitación	150 ms
corriente de retención valor medio	40 mA
potencia inicial de la bobina con DC	76 W
potencia de retención de la bobina con DC	2,7 W
intensidad de empleo con AC-12 máx.	10 A

Conexión y cableado

tamaño del contactor	S3
del contactor típico	10 000 000
del contactor con bloque de contactos auxiliares montado	5 000 000
número de polos para circuito principal	3
número de contactos NA para contactos principales	3
número de contactos NC para contactos principales	0
sección mínima en circuito principal con valor asignado máximo	70 mm²
número de contactos NC para contactos auxiliares	1
número de contactos NA para contactos auxiliares	1
confiabilidad de contacto de los contactos auxiliares	una conexión errónea por 100 millones (17 V, 1 mA)
en contactor para contactos auxiliares	Bornes de tornillo
anchura de las barras de conexión	11 mm
espesor de las barras de conexión	2,5 mm
alma flexible con preparación de los extremos de cable	0,5 ... 2,5 mm²
calibre AWG como sección de conductor conectable	20 ... 14
contacto espejo según IEC 60947-4-1	Sí; con 3RH2911-2XF22-0KS1

Dimensiones y peso

altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	140 mm
anchura	70 mm
profundidad	152 mm
diámetro del taladro	6,6 mm

Montaje y material

tipo de fijación montaje en serie	Sí

Condiciones ambientales

del circuito principal con grado de contaminación 3 valor	1 000 V
del circuito auxiliar con grado de contaminación 3 valor	690 V
humedad relativa del aire mín.	10 %
humedad relativa del aire con 55 °C según IEC 60068-2-30	95 %
hasta 690 V con temperatura ambiente de 40 °C	160 A
hasta 690 V con temperatura ambiente de 55 °C	140 A
hasta 690 V con temperatura ambiente de 60 °C	140 A

Prestaciones y durabilidad

tipo de control del accionamiento de maniobra	Standard A1 - A2

Otras características

interruptor auxiliar	Sí
del circuito principal valor asignado	8 kV
del circuito auxiliar valor asignado	6 kV
valor inicial	0,8
valor final	1,2
duración de arco	10 ... 20 ms
adosables	2
conmutación instantánea	1
de la bobina	Bornes de tornillo
número de taladros	1
alma flexible con preparación de los extremos de	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
vida de servicio máx.	20 a
ate	ates/Test Report
A1+	1/L1
3/L2	5/L3
4/T2	6/T3

⬇ Descargar datasheet (PDF)

Ficha técnica oficial del fabricante con todas las especificaciones.
