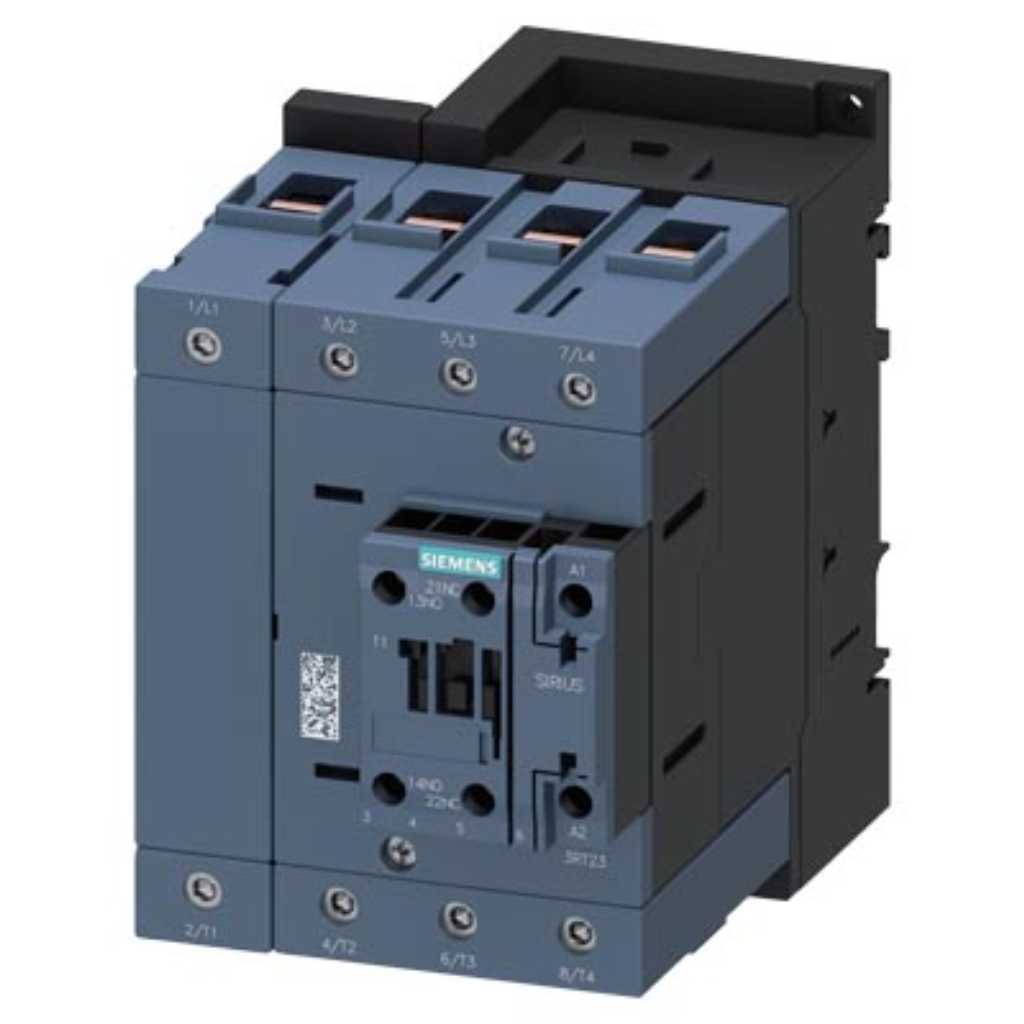

Contactor AC-1, 110 A, 400 V / 40 °c, de 4 polos, 220 V AC, 50/60 Hz, contactos auxiliares: 1 NA ...

DescripciónEspecificacionesDescargasGarantías

Contactor AC-1, 110 A, 400 V / 40 °c, de 4 polos, 220 V AC, 50/60 Hz, contactos auxiliares: 1 NA + 1 NC, borne de tornillo, tamaño: S3

🛡️ Protección	IP20
⚡ Alimentación	AC
📐 Dimensiones	140 × 96 × 152 mm
🌡️ Temperatura	110 A

Generalidades

denominación del tipo de producto	3RT23

Protección y seguridad

tipo de automático magnetotérmico para protección contra	característica C: 10 A; 0,4 kA
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
tipo de tensión para circuito principal	AC
tipo de tensión	AC
tipo de tensión de la tensión de alimentación de mando	AC
intensidad de empleo con AC-12 máx.	10 A

Conexión y cableado

tamaño del contactor	S3
del contactor típico	10 000 000
del contactor con bloque de contactos auxiliares montado	10 000 000
número de polos para circuito principal	4
número de contactos NA para contactos principales	4
sección mínima en circuito principal con valor asignado máximo	35 mm²
número de contactos NC para contactos auxiliares	1
número de contactos NA para contactos auxiliares	1
confiabilidad de contacto de los contactos auxiliares	una conexión errónea por 100 millones (17 V, 1 mA)
capacidad de carga de los contactos auxiliares según UL	A600 / P600
en contactor para contactos auxiliares	Bornes de tornillo
alma flexible con preparación de los extremos de cable	2,5 ... 50 mm²
ampliado a calibre AWG como sección de conductor	10 ... 2/0
calibre AWG como sección de conductor conectable	20 ... 14
contacto espejo según IEC 60947-4-1	Sí

Dimensiones y peso

altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	140 mm
anchura	96 mm
profundidad	152 mm

Montaje y material

tipo de fijación montaje en serie	Sí

Condiciones ambientales

del circuito principal con grado de contaminación 3 valor	690 V
humedad relativa del aire mín.	10 %
humedad relativa del aire con 55 °C según IEC 60068-2-30	95 %
hasta 690 V con temperatura ambiente de 40 °C	110 A
hasta 690 V con temperatura ambiente de 60 °C	100 A

Prestaciones y durabilidad

tipo de control del accionamiento de maniobra	Standard A1 - A2

Otras características

interruptor auxiliar	Sí
del circuito auxiliar y circuito de mando con grado de	690 V
del circuito principal valor asignado	8 kV
del circuito auxiliar valor asignado	6 kV
duración de arco	10 ... 20 ms
adosables	2
conmutación instantánea	1
de la bobina	Bornes de tornillo
multifilar	2 x (6 ... 16 mm²), 2 x (10 ... 50 mm²), 1 x (10 ... 70 mm²)
alma flexible con preparación de los extremos de	2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²)
ate	ates/Test Report
Railway	Dangerous goods
3/L2	5/L3
7/L4	13 NO
14 NO	22 NC
2/T2	4/T2
6/T3	8/T4

⬇ Descargar datasheet (PDF)

Ficha técnica oficial del fabricante con todas las especificaciones.
