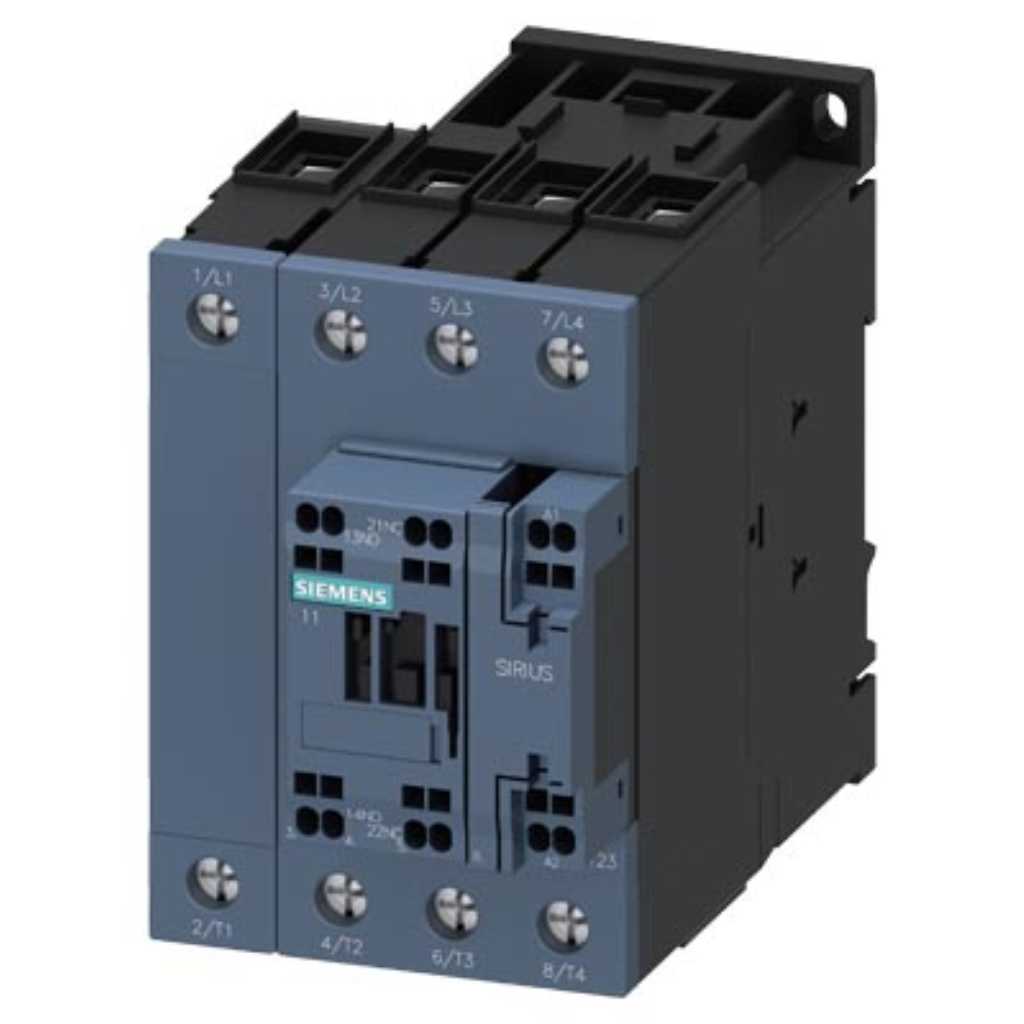

Contactor AC-1, 110 A, 400 V / 40 °c, de 4 polos, 20-33 V AC/DC, 50/60 Hz, con varistor integrado...

DescripciónEspecificacionesDescargasGarantías

Contactor AC-1, 110 A, 400 V / 40 °c, de 4 polos, 20-33 V AC/DC, 50/60 Hz, con varistor integrado, contactos auxiliares: 1 NA + 1 NC, circuito principal: borne de tornillo, circuito auxiliar y de control: borne de resorte, tamaño: S2

🛡️ Protección	IP20
⚡ Alimentación	AC/DC
📐 Dimensiones	114 × 75 × 130 mm
🌡️ Temperatura	110 A

Generalidades

denominación del tipo de producto	3RT23

Protección y seguridad

tipo de limitador de sobretensión	con varistor
tipo de automático magnetotérmico para protección contra	característica C: 10 A; 0,4 kA
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
tipo de tensión para circuito principal	AC
tipo de tensión	AC/DC
tipo de tensión de la tensión de alimentación de mando	AC/DC
tensión de alimentación del circuito de mando con DC valor	20 ... 33 V
pico de intensidad de conexión	3A
duración del pico de intensidad de conexión	50 µs
corriente de excitación valor medio	1A
pico de corriente de excitación	2,6 A
duración de la corriente de excitación	230 ms
corriente de retención valor medio	40 mA
potencia inicial de la bobina con DC	23 W
potencia de retención de la bobina con DC	1W
intensidad de empleo con AC-12 máx.	10 A

Conexión y cableado

tamaño del contactor	S2
del contactor típico	10 000 000
del contactor con bloque de contactos auxiliares montado	10 000 000
número de polos para circuito principal	4
número de contactos NA para contactos principales	4
sección mínima en circuito principal con valor asignado máximo	35 mm²
número de contactos NC para contactos auxiliares	1
número de contactos NA para contactos auxiliares	1
confiabilidad de contacto de los contactos auxiliares	una conexión errónea por 100 millones (17 V, 1 mA)
capacidad de carga de los contactos auxiliares según UL	A600 / P600
en contactor para contactos auxiliares	Bornes de resorte
alma flexible con preparación de los extremos de cable	1 ... 35 mm²
alma flexible sin preparación de extremos de cable	0,5 ... 2,5 mm²
calibre AWG como sección de conductor conectable	18 ... 1
contacto espejo según IEC 60947-4-1	Sí

Dimensiones y peso

altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	114 mm
anchura	75 mm
profundidad	130 mm

Montaje y material

tipo de fijación montaje en serie	Sí

Condiciones ambientales

del circuito principal con grado de contaminación 3 valor	690 V
humedad relativa del aire mín.	10 %
humedad relativa del aire con 55 °C según IEC 60068-2-30	95 %
hasta 690 V con temperatura ambiente de 40 °C	110 A
hasta 690 V con temperatura ambiente de 60 °C	95 A

Prestaciones y durabilidad

tipo de control del accionamiento de maniobra	Standard A1 - A2

Otras características

interruptor auxiliar	Sí
del circuito auxiliar y circuito de mando con grado de	690 V
del circuito principal valor asignado	6 kV
del circuito auxiliar valor asignado	6 kV
valor inicial	0,8
valor final	1,1
duración de arco	10 ... 20 ms
adosables	2
conmutación instantánea	1
de la bobina	Bornes de resorte
alma flexible con preparación de los extremos de	2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
ate	ates/Test Report
3/L2	5/L3
7/L4	13 NO
2/T2	4/T2
6/T3	8/T4

⬇ Descargar datasheet (PDF)

Ficha técnica oficial del fabricante con todas las especificaciones.
