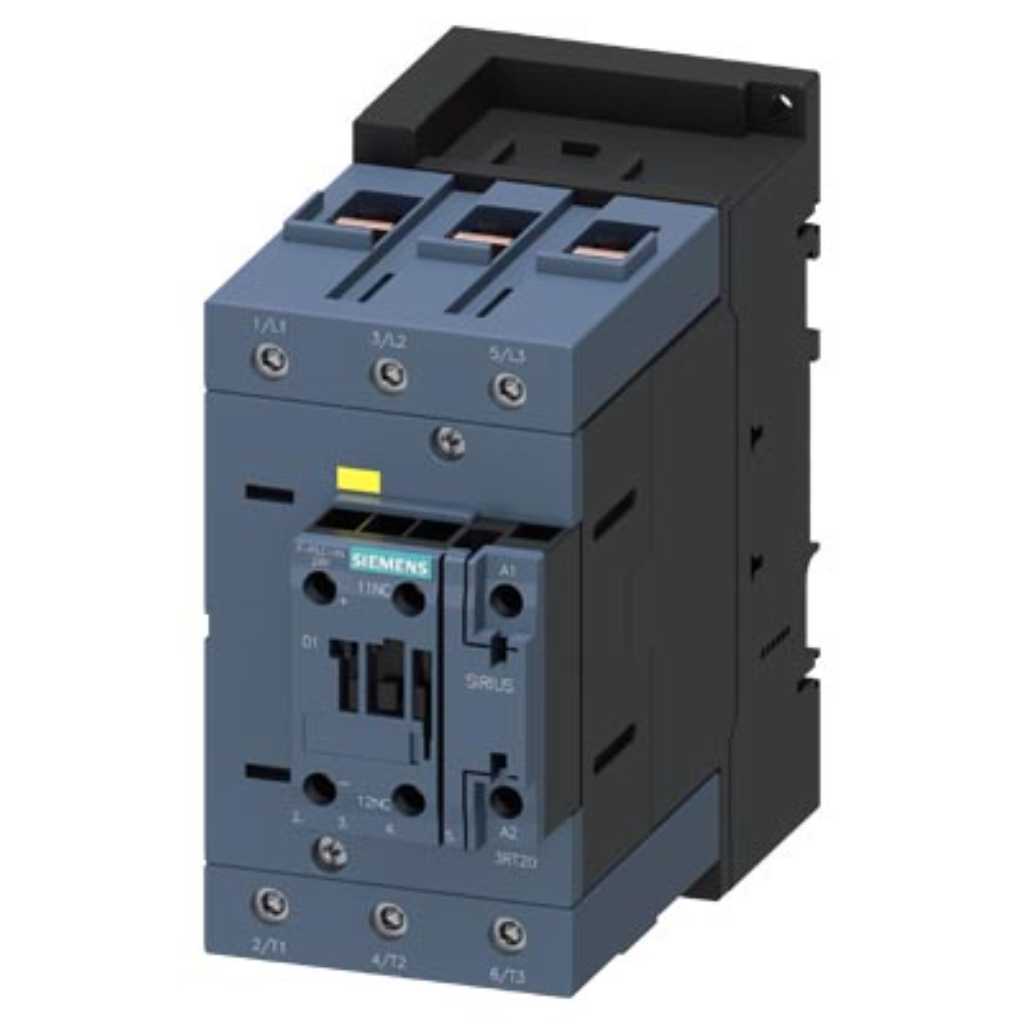

Contactor, 80A, 37kW, 83-150V AC, tam. S3, tornillo

DescripciónEspecificacionesDescargasGarantías

Contactor de potencia, AC-3e/AC-3, 80 A, 37 kW/400 V, tripolar, 83-150 V AC/DC, 50/60 Hz, con varistor integrado, contactos auxiliares: 1 NC, borne de tornillo, tamaño: S3, F-plc-in

🛡️ Protección	IP20
⚡ Alimentación	AC/DC
📐 Dimensiones	140 × 70 × 152 mm
🌡️ Temperatura	125 A

Generalidades

denominación del tipo de producto	3RT2

Protección y seguridad

tensión máxima admitida para separación de protección entre	690 V
tipo de limitador de sobretensión	con varistor
tipo de automático magnetotérmico para protección contra	característica C: 10 A; 0,4 kA
apta para función de seguridad	Sí
aptitud para uso desconexión de seguridad	Sí
nivel de integridad de la seguridad (SIL) según IEC 62061	SIL 2
Performance Level (PL) según ISO 13849-1	PL c
categoría según ISO 13849-1	2
tipo de dispositivo según ISO 13849-1	1
sobredimensionamiento según ISO 13849-2 necesario	Sí
nivel de integridad de la seguridad (SIL) según IEC 61508	2
tipo de equipo de seguridad según IEC 61508-2	Tipo B
PFHD con alta tasa de demanda según IEC 61508	7,7E-8 1/h
PFDavg con baja tasa de demanda según IEC 61508	0,0067
tolerancia a fallos de hardware según IEC 61508	0
valor T1 del tiempo de misión según IEC 61508	20 a
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
hasta 230 V con valor de pico de intensidad n=20	80 A
hasta 400 V con valor de pico de intensidad n=20	80 A
hasta 500 V con valor de pico de intensidad n=20	80 A
hasta 690 V con valor de pico de intensidad n=20	58 A
hasta 230 V con valor de pico de intensidad n=30	54 A
hasta 400 V con valor de pico de intensidad n=30	54 A
hasta 500 V con valor de pico de intensidad n=30	54 A
hasta 690 V con valor de pico de intensidad n=30	54 A
hasta 400 V con valor de pico de intensidad n=20 valor	55 kVA
hasta 500 V con valor de pico de intensidad n=20 valor	69 kVA
hasta 690 V con valor de pico de intensidad n=20 valor	69 kVA
hasta 230 V con valor de pico de intensidad n=30 valor	21,5 kVA
hasta 400 V con valor de pico de intensidad n=30 valor	37,4 kVA
hasta 500 V con valor de pico de intensidad n=30 valor	46,7 kVA
hasta 690 V con valor de pico de intensidad n=30 valor	64,5 kVA
limitada a 1 s con corte de corriente máx.	1 500 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
limitada a 5 s con corte de corriente máx.	1 186 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
limitada a 10 s con corte de corriente máx.	851 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
limitada a 30 s con corte de corriente máx.	538 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
limitada a 60 s con corte de corriente máx.	423 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
tipo de tensión de la tensión de alimentación de mando	AC/DC
tensión de alimentación del circuito de mando con DC valor	83 ... 150 V
corriente consumida en la entrada de control de PLC según	11 mA
tensión en la entrada de control de PLC valor asignado	24 V
factor de rango de trabajo de la tensión en la entrada de	0,8 ... 1,1
pico de intensidad de conexión	20 A
duración del pico de intensidad de conexión	10 µs
corriente de excitación valor medio	1,2 A
pico de corriente de excitación	2,7 A
duración de la corriente de excitación	150 ms
corriente de retención valor medio	0,016 A
potencia inicial de la bobina con DC	130 W
potencia de retención de la bobina con DC	1,8 W
intensidad de empleo con AC-12 máx.	10 A

Entradas/Salidas y comunicación

tipo de entrada de control de PLC según IEC 60947-1	Tipo 1

Conexión y cableado

tamaño del contactor	S3
del contactor típico	5 000 000
del contactor con bloque de contactos auxiliares montado	5 000 000
número de polos para circuito principal	3
número de contactos NA para contactos principales	3
número de contactos NC para contactos principales	0
sección mínima en circuito principal con valor asignado máximo	50 mm²
número de contactos NC para contactos auxiliares conmutación	1
número de contactos NA para contactos auxiliares conmutación	0
confiabilidad de contacto de los contactos auxiliares	una conexión errónea por 100 millones (17 V, 1 mA)
capacidad de carga de los contactos auxiliares según UL	A600 / P600
en contactor para contactos auxiliares	Bornes de tornillo
alma flexible con preparación de los extremos de cable	2,5 ... 50 mm²
ampliado a calibre AWG como sección de conductor	10 ... 2/0
calibre AWG como sección de conductor conectable	20 ... 14
contacto espejo según IEC 60947-4-1	Sí

Dimensiones y peso

altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	140 mm
anchura	70 mm
profundidad	152 mm

Montaje y material

tipo de fijación montaje en serie	Sí

Condiciones ambientales

del circuito principal con grado de contaminación 3 valor	1 000 V
del circuito auxiliar con grado de contaminación 3 valor	690 V
humedad relativa del aire mín.	10 %
humedad relativa del aire con 55 °C según IEC 60068-2-30	95 %
hasta 690 V con temperatura ambiente de 40 °C	125 A
hasta 690 V con temperatura ambiente de 60 °C	105 A

Prestaciones y durabilidad

tipo de control del accionamiento de maniobra	Entrada PLC de seguridad (F-PLC-IN)
valor B10 con alta tasa de demanda según SN 31920	1 000 000
tasa de fallos [valor FIT] con baja tasa de demanda según	100 FIT
MTBF	52 a
PFHD con alta tasa de demanda según IEC 62061	7,7E-8 1/h

Otras características

interruptor auxiliar	Sí
del circuito principal valor asignado	8 kV
del circuito auxiliar valor asignado	6 kV
valor inicial	0,8
valor final	1,1
tiempo de recuperación tras fallo de red típico	2,1 s
duración de arco	10 ... 20 ms
de la bobina	Bornes de tornillo
alma flexible con preparación de los extremos de	2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²)
multifilar	6 ... 70 mm²
estado seguro	des
ensayo tiempo de misión debido al desgaste necesario	Sí
intervalo de prueba de diagnóstico mediante función de	28 800 s
categoría de parada según IEC 60204-1	0
proporción de fallos seguros (SFF)	96 %
tificate	ate
other	Railway
3/L2	5/L3

⬇ Descargar datasheet (PDF)

Ficha técnica oficial del fabricante con todas las especificaciones.
