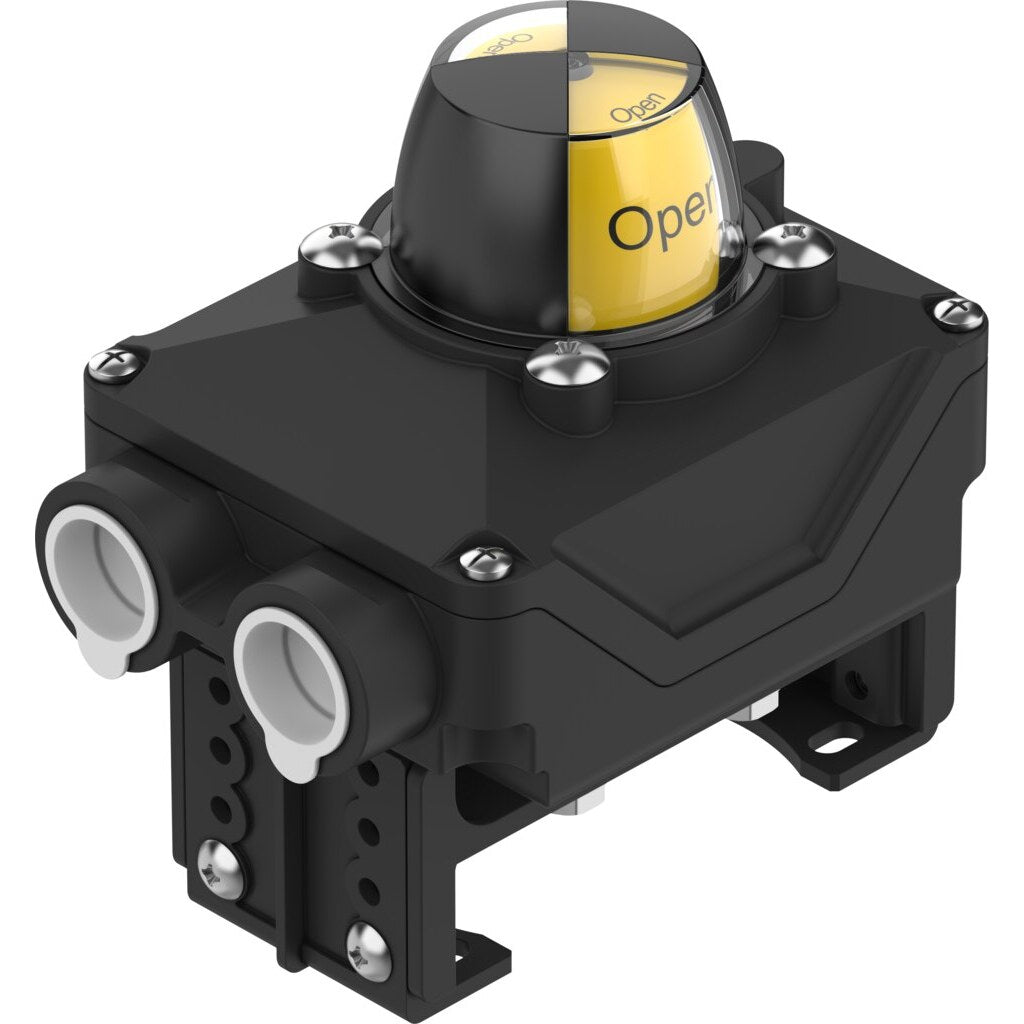

Caja de finales de carrera SRBK-CA4-YR90-MW-22A-1W-C2

Certificados y homologaciones

Caja de finales de carrera SRBK-CA4-YR90-MW-22A-1W-C2

DescripciónEspecificacionesDescargasStock

ProtecciónIP66 … IP67
Dimensiones130 mm x 85 mm x 128 mm … 130 mm x 85 mm x 138 mm … 130 mm x 85 mm ...
Temperatura-20 … 70 °C
CertificadosEurocert. 93927

Generalidades

Conexión eléctrica 1, forma constructiva	Rectangular

Protección y seguridad

Grado de protección	IP66 … IP67
Clase de protección	II

Datos eléctricos

Tensión DC máxima en la salida	30 V
Corriente de salida máx. AC	3000 mA
Corriente máxima de salida DC	1000 mA
Margen de tensión de funcionamiento AC	0 … 230 V
Margen de tensiones de servicio DC	0 … 30 V

Entradas/Salidas y comunicación

Salida	mediante contacto
Conexión eléctrica 1, salida del cable	Recta

Medición y rango

Indicación del estado de conmutación	Óptico

Conexión y cableado

Conexión eléctrica	Borne atornillado
Conexión eléctrica 1, tipo de conexión	Regleta de bornes
Conexión eléctrica 1, técnica de conexión	Borne atornillado
Conexión eléctrica 1, cantidad de contactos/hilos	10
Sección nominal del conductor conectable	0.25 … 2.5 mm²
Racor de cables	M20x1,5
El punto de conexión para el posicionador y el sensor de posición cumplen la norma	VDI/VDE 3845 tamaño AA 1 … VDI/VDE 3845 tamaño AA 2 … VDI/VDE 3845 tamaño AA 3

Dimensiones y peso

Dimensiones: ancho x largo x alto	130 mm x 85 mm x 128 mm … 130 mm x 85 mm x 138 mm … 130 mm x 85 mm x 158 mm … 147 mm x 85 mm x 128 mm … 147 mm x 85 mm x 138 mm
Peso del producto	460 g

Montaje y material

Nota sobre el material	De conformidad con la Directiva RoHS
Posición de montaje	Indistinta
Color del cuerpo	Negro
Material del cuerpo	PA
Material de las juntas	Caucho nitrílico
Material del eje	PA
Material de los tornillos	Acero inoxidable
Material de la escuadra de fijación	PA
Material del anillo de retención	Acero inoxidable de alta aleación
Material de la tapa protectora	Makrolon®
Conformidad PWIS	VDMA24364-Zona III

Condiciones ambientales

Temperatura ambiente	-20 … 70 °C
Temperatura de almacenamiento	-20 … 50 °C
Clase de resistencia a la corrosión CRC	3 - riesgo de corrosión alto

Certificados y homologaciones

Certificación	c CSA us (OL)
Organismo que expide el certificado	Eurocert. 93927

Otras características

Safety Integrity Level (SIL)	SIL 3
Magnitud de medición	Posición
Principio de medición	mecánico/eléctrico
Margen de detección	0 … 90 deg
Función del elemento de conmutación	Conmutador, unipolar
Tipo de microinterruptor	Omron SS-5
Indicador de posición	Amarillo/rojo
Margen de ajuste para la detección de ángulo	0 … 90 deg
Resistencia a los golpes	Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Resistencia a las vibraciones	Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Grado de ensuciamiento	3

Ficha técnica oficial del fabricante con todas las especificaciones.
