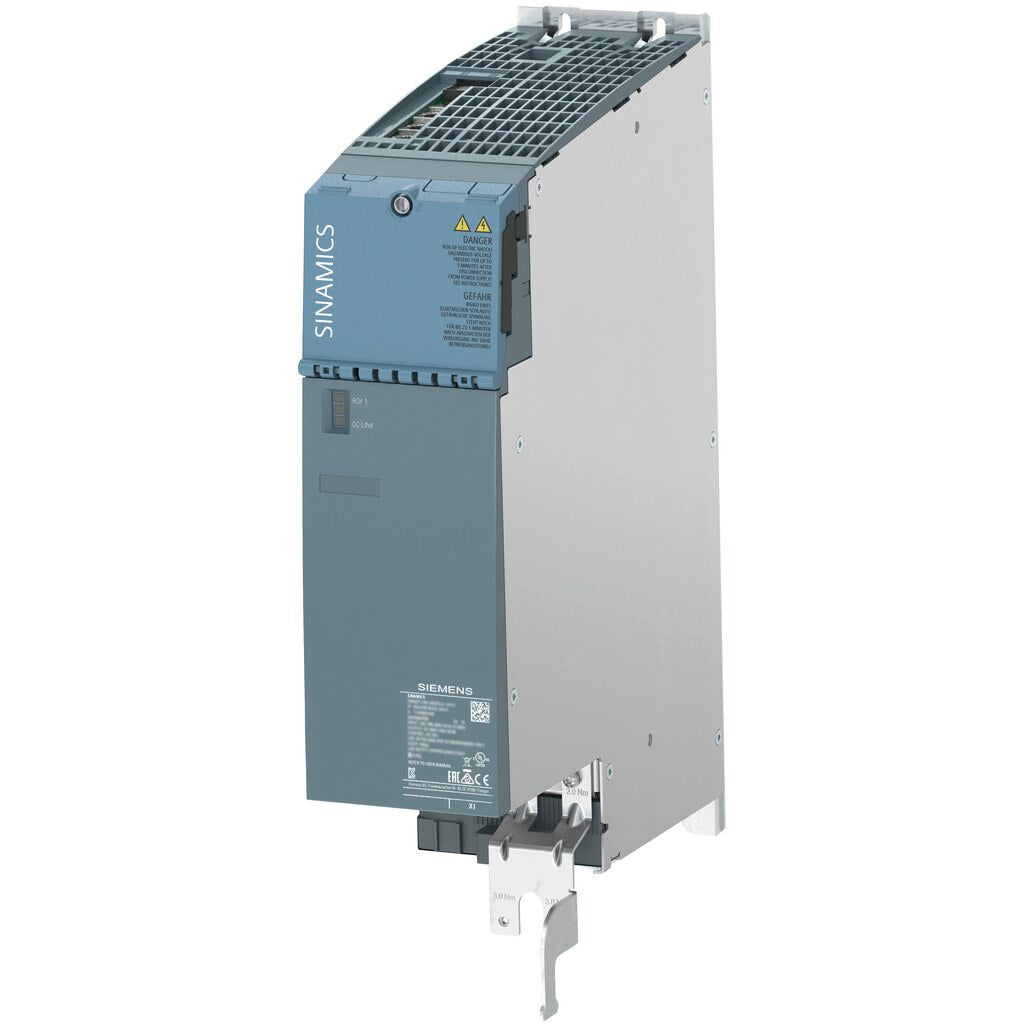

S220 Smart Line Module 400 V/29 A/16 kW Booksize tipo C

S220 Smart Line Module 400 V/29 A/16 kW Booksize tipo C

SINAMICS S220 Smart Line Module entrada: 380-480 V 3 AC, 29 A salida: 495-720 V DC, 16 kW forma de construcción: Booksize tipo C IP20, enfriamiento interno por aire solo a partir de FW V2.4 SP1 HF10
  • Potencia (kW)16.8
  • Corriente nominal (A)28.5
  • Tensión nominal (V)480.0
  • ProtecciónIP20
  • Dimensiones1.000 m (3.281,00 ft) × 100 mm × 270 mm mm
Generalidades
Forma constructivaBooksize
Protección y seguridad
Resistencia a cortocircuito100 kA
Categoría de sobretensiónIEC 61800-5-1:OVC III
Grado de protecciónIP20
Datos eléctricos
Tensión de red380 ... 480 V
Frecuencia de red47 ... 63 Hz
Corriente asignada28,5 A
Intensidad máxima62,4 A
Magnitud de la tensión del circuito1,35 × tensión de red
Tensión asignada380 V 400 V 480 V
Potencia asignada16,0 kW 16,8 kW 20,2 kW
Potencia máxima35,0 kW 37,0 kW 44,0 kW
Intensidad máxima admisible de las barras colectoras para alimentación de electrónica con20 A
Consumo, máx.0,70 A
Pérdidas0,150 kW
Presión y caudal
Caudal de aire de refrigeración77,000 m³/s (0,755 ft³/s)
Supresión de interferenciasfiltro de red: categoría C2b según EN 61800-3 hasta 750 m de longitud total del cable (apantallado)
Conexión y cableado
Sección de conector6,0 ... 16 mm² (AWG 10 ... AWG 6)
Conexión de pantallasPlaca de contactado de pantallas integrada en la caja
Dimensiones y peso
Altura de instalación1.000 m (3.281,00 ft)
Peso neto8,2 kg
Anchura100 mm
Altura380 mm
Profundidad270 mm
Condiciones ambientales
Temperatura ambiente durante el-10 ... 55 °C (14 ... 131 °F)
Tipo de refrigeraciónRefrigeración por aire con ventilador integrado Predeterminado: sin antiparasitaje; con
Otras características
Número de fases3 AC
Capacidad del circuito intermedio del Line Module820 µF
24 V DC para conectar el circuito intermedio200 A
Alimentación de la electrónica deDC 24 V (-15 % / 20 %)
Onda fundamental, mínima0,98
Nivel de presión sonora70 dB
DiseñadoConector con conexión roscada o push- in
Conductor PETornillo M5 /conector de potencia
Apantallado1.000 m (3.281,00 ft)
No apantallado1.200 m (3.937,00 ft)
Conformidad con normasCE, KC, cULus (UL 61800-5-1, CSA 22.2 No. 274), EAC, UKCA, RCM
ES Información del producto (109806050) ES Información del producto (109994567) ES Léame EN Manual de configuración ES Manual de funciones ES Manual de listas ES Manual de producto

Certificados y homologaciones oficiales del fabricante:

EN China RoHS EN Declaración de conformidad UK (109998975) EN Declaración de conformidad UK (110004003) EN Declaración de conformidad UK (110005574) EN Declaración UE de conformidad (109998973) EN Declaración UE de conformidad (110003003) EN Declaración UE de conformidad (110004005) EN Declaración UE de conformidad (110005590) EN RCM EN UL

Datos CAD oficiales del fabricante para esta referencia:

DXF Diagrama de circuito DXF PNG Diagrama de circuito PNG SVG Diagrama de circuito SVG EDZ Macro EPLAN
