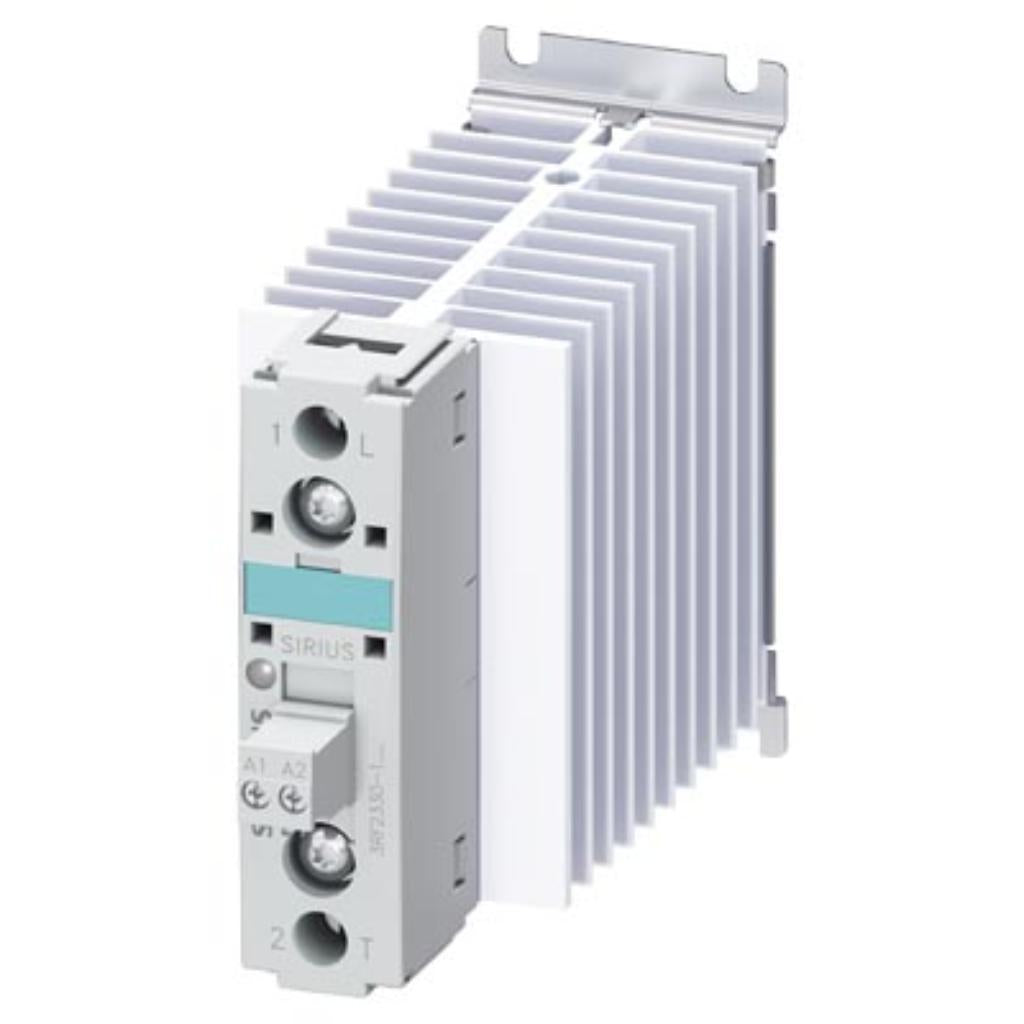

Relé estático 3RF2, 30A, 110-230V AC

Name: Relé estático 3RF2, 30A, 110-230V AC
Brand: Siemens S.A
SKU: 3RF2330-1AA22
Price: 67.96 EUR
Availability: InStock

Producto descatalogado No disponible para compra · Sustituido por 3RF3330-1AA22

DescripciónEspecificacionesDescargasStock

Contactor estático monofásico 3RF2 AC 51 / 30 A / 40 °c 24-230 V / 110-230 V AC borne de tornillo

Grado de protección (IP)IP20
AlimentaciónAC
Dimensiones95 × 45 × 135,5 mm
Temperatura40 °C

Generalidades

tipo de producto	unipolar
denominación del tipo de producto	3RF23
función del producto	maniobra al paso por cero

Protección y seguridad

tensión de aislamiento valor asignado	600 V
resistencia a tensión de choque del circuito principal valor	6 kV
grado de protección IP	IP20
grado de protección IP frontal según IEC 60529	IP20
resistencia a choques según IEC 60068-2-27	15 g / 11 ms
resistencia a corriente de choque valor asignado	600 A
del fusible gS para protección de semiconductores con	3NE1803-0
del fusible gR para protección de semiconductores con	5SE1335
del fusible aR para protección de semiconductores con	3NE8003-1

Datos eléctricos

tipo de tensión de la tensión de empleo	AC
frecuencia de empleo valor asignado	50 ... 60 Hz
intensidad de empleo mín.	500 mA
pendiente de la tensión en el tiristor para contactos	1 000 V/µs
tensión inversa en el tiristor para contactos principales	800 V
corriente inversa del tiristor	10 mA
temperatura de reducción de potencia (derating)	40 °C
tipo de tensión de la tensión de alimentación de mando	AC
tolerancia simétrica de la frecuencia de red	5 Hz
corriente de control con AC valor asignado	15 mA
intensidad de empleo según UL 508 valor asignado	27 A

Conexión y cableado

número de polos para circuito principal	1
número de contactos NA para contactos principales	1
número de contactos NC para contactos principales	0
retardo a conexión	40 ms; adicionalmente, una semionda como máximo
retardo a la desconexión	40 ms; adicionalmente, una semionda como máximo
componente del producto borne desmontable para circuito	Sí
alma flexible con preparación de los extremos de cable	1 ... 10 mm²
alma flexible sin preparación de extremos de cable	1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²)
calibre AWG como sección de conductor conectable	10 ... 14
de los contactos auxiliares y de control	M3

Dimensiones y peso

altura	95 mm
anchura	45 mm
profundidad	135,5 mm
altitud de instalación con altura sobre el nivel del mar máx.	1 000 m

Montaje y material

tipo de fijación montaje en serie	Sí
tipo de rosca del tornillo para la fijación de equipos y	M4

Condiciones ambientales

grado de contaminación	3
Ambient temperature/ Umgebungstemperatur	a in °C

Otras características

_1 de los accesorios pedibles	3RF2900-3PA88
_4 de los accesorios pedibles	3RF2950-0GA33
resistencia a vibraciones según IEC 60068-2-6	2g
valor I2t máx.	1 800 A²·s
valor inicial para detección de señal <1>	90 V
1 valor asignado	50 Hz
2 valor asignado	60 Hz
alma flexible con preparación de los extremos de	2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
4-6	comportamiento 1
acoplamiento de perturbaciones radiadas según IEC 61000	80 MHz ... 1 GHz 10 V/m, criterio de comportamiento 1
perturbaciones conducidas de AF según CISPR11	Clase A para áreas industriales
perturbaciones radiadas de AF según CISPR11	Clase B para entornos domésticos, comerciales y empresariales
ates/Test Report	ate
other	Railway
max Thermal limit current for side-by-side mounting/	max Thermischer Grenzstrom bei Dicht-an-Dicht-Montage

Ficha técnica oficial del fabricante con todas las especificaciones.

Ficha técnica PDF
