Una electroválvula no se elige por el caudal: se elige por si hay presión que la abra
Electroválvulas de acción directa y servoasistidas, mando neumático y la conectividad que las acompaña. La diferencia entre las dos primeras no es de tamaño: es que una abre sola y la otra necesita que el propio fluido la ayude. Montar la equivocada es la avería más habitual del control de fluidos.
TIPO 6014 · 3/2 DE ACCIÓN DIRECTA
Acción directa significa que la bobina mueve el obturador ella sola, sin ayuda de la presión del fluido. Es la única que abre garantizado desde cero bar y con el circuito sin presión, y también la más rápida. El precio a pagar es el orificio: esta es DN 1,0, así que da poco caudal. Es la válvula del piloto, del control neumático y de la dosificación pequeña, hasta 30 bar y con junta de FKM.
TIPO 6281 · 2/2 SERVOASISTIDA, CUERPO INOX
Aquí la bobina solo levanta una membrana piloto y es la propia presión del fluido la que termina de abrir la válvula. A cambio de necesitar una diferencia de presión mínima —0,2 bar en esta— da mucho más caudal con una bobina pequeña. Cuerpo de acero inoxidable, rosca interior G3/4, hasta 16 bar y 120 °C. Es la de corte de línea de agua, aire o fluidos neutros donde el caudal manda.

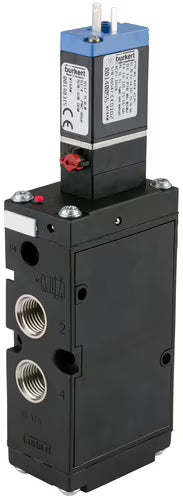

TIPO 6517 · 5/2 PARA MANDO NEUMÁTICO
La que no gobierna un fluido de proceso sino un cilindro. Cinco vías y dos posiciones: alimenta una cámara del actuador mientras escapa la otra, y al conmutar lo invierte. Esta es la versión normalmente abierta, en latón, para trabajar entre 2 y 8 bar. Es la pieza que convierte una señal eléctrica en un movimiento mecánico.

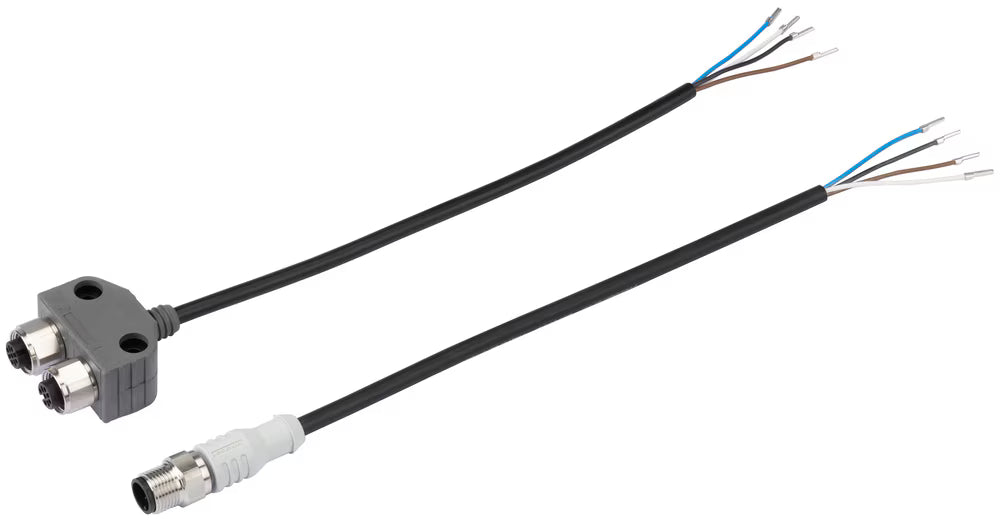

CONECTORES Y CABLE · LO QUE FALTA EN EL PEDIDO
Una electroválvula sin su conector no se puede cablear, y es lo que más se olvida en la lista de material. Publicamos el enchufe de equipo forma A según DIN EN 175301-803 —el estándar de las bobinas— hasta 250 V y 6 A, en poliamida e IP65, y el cable preconfeccionado M12 de 8 polos con dos metros para las válvulas que van por conector redondo.
Dinos qué fluido es y qué presión hay a cada lado
Con el fluido, la temperatura, la presión de entrada y de salida, el caudal que hace falta y la tensión de mando se cierra el tipo de válvula, el material y la conexión. Y si lo que necesitas es una válvula de proceso, una proporcional o un caudalímetro másico, también lo servimos aunque todavía no esté publicado.
