ILM de Siemens SIRIUS 3RC7 / 3RA8: derivaciones a motor con diagnóstico integrado en tiempo real
La mayoría de las instalaciones industriales opera con derivaciones a motor que funcionan de forma aislada: sin comunicación con el sistema de control, sin datos de proceso y sin visibilidad del estado de la carga. La detección de fallos depende de la inspección periódica o, en el peor de los casos, de la propia parada. El coste de una parada no planificada -producción perdida, mantenimiento de emergencia, repercusión en plazos- supera con frecuencia al de varios años de mantenimiento preventivo.

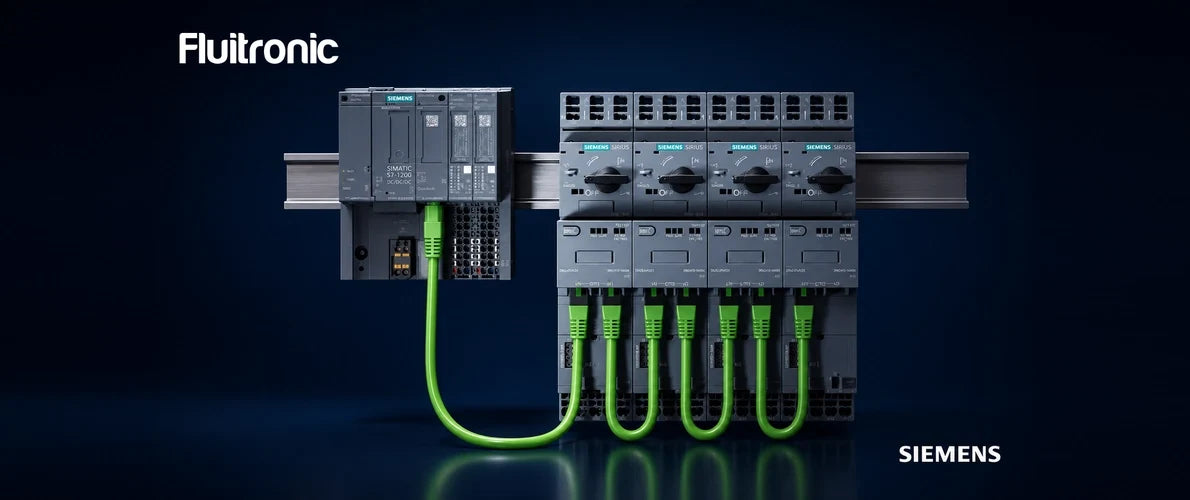

El Módulo de Enlace Inteligente SIRIUS 3RC7 / 3RA8 (ILM) de Siemens es una respuesta directa a este problema. Se trata de un módulo que se instala entre el contactor y el interruptor automático de la derivación existente y establece comunicación directa con el sistema de automatización a través de SIMATIC ET 200SP, sin requerir entradas/salidas digitales adicionales ni rediseñar el cableado del armario.
Cableado tradicional con módulo de unión
Sistema de alimentación 3RV29
Dos formatos para distintas necesitades
El ILM está disponible en dos configuraciones. El SIRIUS 3RC7 es el módulo de enlace inteligente propiamente dicho: se combina con un guardamotor 3RV23 y un contactor 3RT20 de conexión por resorte para añadir inteligencia a una derivación de diseño propio o existente. El SIRIUS 3RA8 lleva la solución un paso más allá: entrega el conjunto ya ensamblado y validado en fábrica —guardamotor, contactor y módulo ILM—, con una resistencia a cortocircuito de 150 kA y listo para integrarse desde el primer día.
Ambos formatos están disponibles en tres rangos de corriente: 0,4–4 A y 1,2–12 A (tamaño S00) y 3,5–32 A (tamaño S0), tanto en arranque directo como inversor. La conexión es exclusivamente por resorte, lo que elimina el apriete manual, reduce el tiempo de montaje y minimiza el riesgo de errores humanos en armario.
Qué mide y monitoriza
El SIRIUS 3RC7 existe en dos variantes funcionales. La versión estándar cubre el control y retroalimentación del contactor, la protección electrónica contra sobrecarga (clase 10E/20E con rearme local o por comando), la monitorización de corriente y la detección de asimetría de fases, el seguimiento del tiempo de arranque y el registro de horas de funcionamiento, número de disparos y temperatura del dispositivo.
La versión de altas prestaciones (HF) amplía estas capacidades con medición y monitorización de tensión de red, cálculo de potencia activa, reactiva y aparente, factor de potencia y energía, y detección de falla a tierra. Este conjunto de variables permite un análisis energético completo de cada punto de carga, algo que hasta ahora requería instrumentación adicional.
Una función especialmente relevante en el ámbito del mantenimiento predictivo es la supervisión del estado del contactor: el ILM es capaz de detectar contactos soldados u otras anomalías de conmutación antes de que generen una parada no planificada.
Integración nativa a TIA Portal
A diferencia de las soluciones que utilizan bloques de E/S digitales para extraer información de la derivación, el SIRIUS 3RC7 se integra de forma nativa en el entorno SIMATIC ET 200SP y se configura directamente desde TIA Portal. La puesta en marcha se reduce a tres pasos: configurar el módulo BA/BU en el hardware de la ET 200SP, arrastrar el ILM 3RC7 desde el catálogo de hardware y establecer los parámetros básicos —corriente nominal, tipo de carga y tiempo de bloqueo inversor—. El resto de parámetros dispone de valores predeterminados funcionales para la mayoría de aplicaciones.
Esta arquitectura reduce el cableado en el armario de control, acorta los tiempos de puesta en marcha y centraliza la configuración y el diagnóstico en un único software.
Aplicaciones de seguridad
El ILM admite su integración en circuitos de seguridad de máquina mediante el relé de seguridad SIRIUS 3SK1. Dependiendo del esquema de conexión adoptado, la solución alcanza niveles de integridad de seguridad de hasta SIL 3 / PL e, lo que amplía su campo de aplicación a entornos con requisitos normativos exigentes bajo ISO 13849-1 e IEC 62061.
Disponibilidad y oferta
El SIRIUS 3RC7 / 3RA8 está disponible a través de Fluitronic. La oferta de lanzamiento de Siemens es válida hasta el 30 de septiembre de 2026.
