S220 Smart Line Module 400 V/64 A/36 kW Booksize tipo C
Siemens

S220 Smart Line Module 400 V/64 A/36 kW Booksize tipo C

Especificaciones
SINAMICS S220 Smart Line Module entrada: 380-480 V 3 AC, 64 A salida: 495-720 V DC, 36 kW forma de construcción: Booksize tipo C IP20, enfriamiento interno por aire solo a partir de FW V2.4 SP1 HF10
  • Potencia (kW)38.0
  • Corriente nominal (A)64.0
  • Tensión nominal (V)480.0
  • ProtecciónIP20
  • Dimensiones1.000 m (3.281,00 ft) × 150 mm × 270 mm mm

Ficha técnica oficial del fabricante con todas las especificaciones.

PDF Ficha técnica
ES Información del producto (109806050) ES Información del producto (109994567) ES Léame EN Manual de configuración ES Manual de funciones ES Manual de listas ES Manual de producto

Certificados y homologaciones oficiales del fabricante:

EN China RoHS EN Declaración de conformidad UK (110004003) EN Declaración de conformidad UK (110005574) EN Declaración UE de conformidad (110004005) EN Declaración UE de conformidad (110005590) EN RCM

Datos CAD oficiales del fabricante para esta referencia:

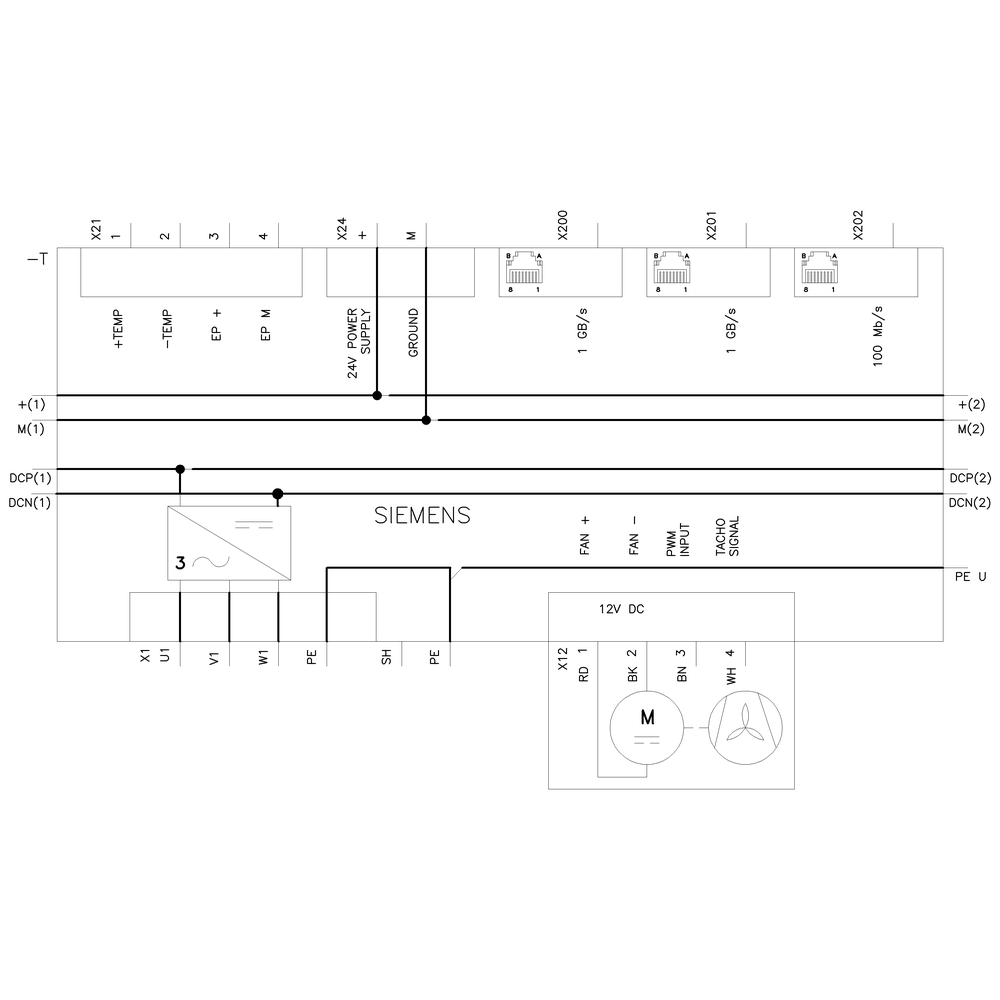

DXF Esquema de conexión DXF PNG Esquema de conexión PNG SVG Esquema de conexión SVG EDZ Macro EPLAN
Producto bajo pedido

Puedes pedirlo ya: te lo servimos en el plazo indicado. Selecciona la cantidad para añadirlo al carrito.

Plazo de entrega (días):
Avísame cuando haya stock

Si prefieres esperar a que vuelva a haber envío inmediato, déjanos tu email.

Solo usaremos tu email para avisarte de este artículo.

Avísame cuando esté disponible
S220 Smart Line Module 400 V/64 A/36 kW Booksize tipo C
S220 Smart Line Module 400 V/64 A/36 kW Booksize tipo C
€3.425,48 EUR + IVA
€4.893,55 EUR
6SL5130-6UE23-6AC1
Plazo de entrega (días):
€3.425,48 EUR /cada
Total:

Especificaciones técnicas

Generalidades
Forma constructivaBooksize
Protección y seguridad
Resistencia a cortocircuito100 kA
Categoría de sobretensiónIEC 61800-5-1:OVC III
Grado de protecciónIP20
Datos eléctricos
Tensión de red380 ... 480 V
Frecuencia de red47 ... 63 Hz
Corriente asignada64,0 A
Intensidad máxima128,0 A
Magnitud de la tensión del circuito1,35 × tensión de red
Tensión asignada380 V 400 V 480 V
Potencia asignada36,0 kW 38,0 kW 45,0 kW
Potencia máxima72,0 kW 76,0 kW 91,0 kW
Intensidad máxima admisible de las barras colectoras para alimentación de electrónica con20 A
Consumo, máx.2,30 A
Pérdidas0,400 kW
Presión y caudal
Caudal de aire de refrigeración155,000 m³/s (1,521 ft³/s)
Supresión de interferenciasfiltro de red: categoría C2b según EN 61800-3 hasta 750 m de longitud total del cable (apantallado)
Medición y rango
Capacidad del circuito intermedio del Line Module1.410 µF
Capacidad del circuito intermedio del sistema de accionamiento20.000 µF
24 V DC para conectar el circuito intermedio250 A
Conexión y cableado
Sección de conector25,0 ... 50 mm² (AWG 4 ... AWG 1/0)
Conexión de pantallasapantallamiento del cable puede pedirse por separado.
Dimensiones y peso
Altura de instalación1.000 m (3.281,00 ft)
Peso neto14,9 kg
Anchura150 mm
Altura422 mm
Profundidad270 mm
Condiciones ambientales
Temperatura ambiente durante el-10 ... 55 °C (14 ... 131 °F)
Tipo de refrigeraciónRefrigeración por aire con ventilador integrado Predeterminado: sin antiparasitaje; con
Otras características
Número de fases3 AC
Alimentación de la electrónica deDC 24 V (-15 % / 20 %)
Onda fundamental, mínima0,98
Nivel de presión sonora70 dB
DiseñadoBorne de tornillo M8
Conductor PETornillo M8 / perno M8 X1 La placa de conexiones para el
Apantallado1.000 m (3.281,00 ft)
No apantallado1.200 m (3.937,00 ft)
Conformidad con normasCE, KC, cULus (UL 61800-5-1, CSA 22.2 No. 274), EAC, UKCA, RCM
