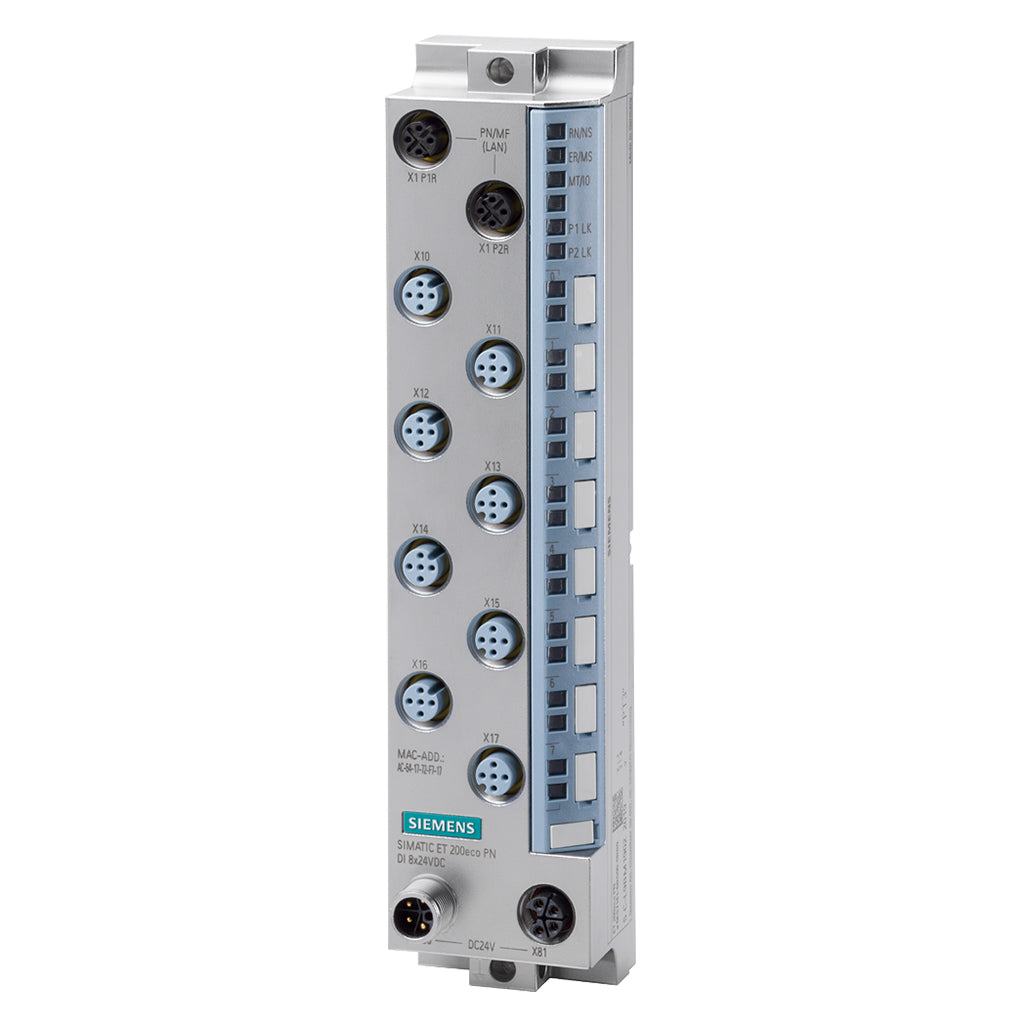

€658,10 EUR
+ IVA
Especificaciones técnicas
Generalidades
| Versión funcional del HW | FS03 |
|---|---|
| Versión de firmware | V5.1.x |
| Versión de firmware / Es posible actualizar el FW. | Sí |
| Función del producto / Datos de I&M | Sí; I&M0 a I&M3 |
| Función del producto / Modo isócrono | No |
| Función del producto / IRT | Sí |
| Función del producto / Arranque priorizado | Sí |
| Función del producto / Rango de medida escalable | Sí |
| Submódulos / submódulos configurables, máx. | 2 |
| Apto para aplicaciones según AMS 2750 | Sí; Declaración de conformidad, ver en el Online Support el artículo 109757262 |
| Apto para aplicaciones según CQI-9 | Sí; basada en AMS 2750 F |
Protección y seguridad
| Tensión de carga 1L+ / Protección contra inversión de polaridad | Sí; antidestrucción |
|---|---|
| Aislamiento galvánico de canales / entre los canales | No |
| Aislamiento galvánico de canales / entre los canales y la alimentación de la electrónica | Sí |
| Grado de protección IP | IP65/67/69K |
| Apto para desconexión de seguridad de módulos estándar | Sí; FS01 o superior |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / Performance Level según ISO 13849-1 | PL d |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / Categoría según ISO 13849-1 | Cat. 3 |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / SIL según IEC 62061 | SIL 2 |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / observación sobre la desconexión de seguridad | https://support.industry.siemens.com/cs/de/en/view/39198632 |
| Uso en atmósfera potencialmente explosiva / Categoría de protección atmósferas explosivas de gas | ATEX, UKEX, IECEx, CCCEx para zona 2 |
| Uso en atmósfera potencialmente explosiva / Categoría de protección atmósferas explosivas de polvo | ATEX, UKEX, IECEx, CCCEx para zona 22 |
Datos eléctricos
| Tensión de carga 1L+ / Valor nominal (DC) | 24 V |
|---|---|
| Tensión de carga 1L+ / Rango admisible, límite inferior (DC) | 20,4 V |
| Tensión de carga 1L+ / Rango admisible, límite superior (DC) | 28,8 V |
| Consumo (valor nominal) | 85 mA; sin carga |
| de la tensión de carga 1L+ (tensión no conmutada), máx. | 12 A; Valor máximo |
| de la tensión de carga 2L+, máx. | 12 A; Valor máximo |
| Pérdidas, típ. | 6,3 W |
| Nº de entradas analógicas / Con medición de tensión | 8 |
| Tensión de entrada admisible para entrada de tensión (límite de destrucción), máx. | 24 V |
| Intensidad de medida constante para sensores tipo resistencia, típ. | 0,7 mA |
| Rangos de entrada (valores nominales), tensiones / -80 mV a +80 mV | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), tensiones / -80 mV a +80 mV / Resistencia de entrada (-80 mV a +80 mV) | 10 MΩ |
| Límite de error práctico en todo el rango de temperatura / Tensión, referida al rango de entrada, (+/-) | 0,2 % |
| Límite de error básico (límite de error práctico a 25 °C) / Tensión, referida al rango de entrada, (+/-) | 0,1 % |
| Puerto M12 / Velocidad de transferencia, máx. | 100 Mbit/s |
| Diagnósticos / Vigilancia de la tensión de alimentación | Sí |
| Diagnósticos / Vigilancia de la tensión de alimentación / parametrizable | Sí |
| entre las tensiones de carga | Sí |
| ensayado con / Tensión de ensayo para interfaz, valor eficaz [Vrms] | 1 500 V; según IEEE 802.3 |
Presión y caudal
| Tiempo de integración y conversión/resolución por canal / Supresión de perturbaciones de tensión para frecuencia perturbadora f1 en Hz | ninguna / 60 / 50 / 16,7 |
|---|---|
| Supresión de tensiones perturbadoras para (f1 +/- 0,5 %), f1 = frecuencia perturbadora / Perturbación en modo serie (pico de la perturbación < valor nominal del rango de entrada), min. | 100 dB; con un tiempo de conversión básico de 4,5 / 21,5 / 24 / 64 ms: 46 dB |
Entradas/Salidas y comunicación
| Ingeniería con / PROFINET, versión GSD/revisión GSD o sup. | GSDML V2.4.x |
|---|---|
| Espacio de direcciones por módulo / Entradas | 16 byte; + 1 byte para QI (Quality Information) |
| Nº de entradas analógicas | 8 |
| Nº de entradas analógicas / Con medición de resistencia/termorresistencia | 8 |
| Nº de entradas analógicas / Con medición de termopar | 8 |
| Tiempo de ciclo (todos los canales), mín. adicionales (en función de la parametrización de los canales activados); para la compensación de cable en conexión de 3 hilos se necesita un ciclo adicional | Suma de los tiempos de conversión básicos y de los tiempos de ejecución |
| Rangos de entrada (valores nominales), termopares / Tipo B | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo B / Resistencia de entrada (tipo B) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo C | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo C / Resistencia de entrada (tipo C) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo E | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo E / Resistencia de entrada (tipo E) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo J | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo J / Resistencia de entrada (tipo J) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo K | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo K / Resistencia de entrada (tipo K) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo L | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo L / Resistencia de entrada (tipo L) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo N | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo N / Resistencia de entrada (tipo N) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo R | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo R / Resistencia de entrada (tipo R) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo S | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo S / Resistencia de entrada (tipo S) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo T | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo T / Resistencia de entrada (tipo T) | 10 MΩ |
| Rangos de entrada (valores nominales), termopares / Tipo U | Sí; 16 bits incl. signos |
| Rangos de entrada (valores nominales), termopares / Tipo U / Resistencia de entrada (tipo U) | 10 MΩ |
| Rangos de entrada (valores nominales), termoresistencias / Ni 100 | Sí; Estándar/climatiz. |
| Rangos de entrada (valores nominales), termoresistencias / Ni 100 / Resistencia de entrada (Ni 100) | 10 MΩ |
| Rangos de entrada (valores nominales), termoresistencias / Ni 1000 | Sí; Estándar/climatiz. |
| Rangos de entrada (valores nominales), termoresistencias / Ni 1000 / Resistencia de entrada (Ni 1000) | 10 MΩ |
| Rangos de entrada (valores nominales), termoresistencias / Ni 120 | Sí; Estándar/climatiz. |
| Rangos de entrada (valores nominales), termoresistencias / Ni 120 / Resistencia de entrada (Ni 120) | 10 MΩ |
| Rangos de entrada (valores nominales), termoresistencias / Ni 200 | Sí; Estándar/climatiz. |
| Rangos de entrada (valores nominales), termoresistencias / Ni 200 / Resistencia de entrada (Ni 200) | 10 MΩ |
| Rangos de entrada (valores nominales), termoresistencias / Ni 500 | Sí; Estándar/climatiz. |
| Rangos de entrada (valores nominales), termoresistencias / Ni 500 / Resistencia de entrada (Ni 500) | 10 MΩ |
| Rangos de entrada (valores nominales), termoresistencias / Pt 100 | Sí; Estándar/climatiz. |
| Rangos de entrada (valores nominales), termoresistencias / Pt 100 / Resistencia de entrada (Pt 100) | 10 MΩ |
| Rangos de entrada (valores nominales), termoresistencias / Pt 1000 | Sí; Estándar/climatiz. |
| Rangos de entrada (valores nominales), termoresistencias / Pt 1000 / Resistencia de entrada (Pt 1000) | 10 MΩ |
| Rangos de entrada (valores nominales), termoresistencias / Pt 200 | Sí; Estándar/climatiz. |
| Rangos de entrada (valores nominales), termoresistencias / Pt 200 / Resistencia de entrada (Pt 200) | 10 MΩ |
| Rangos de entrada (valores nominales), termoresistencias / Pt 500 | Sí; Estándar/climatiz. |
| Rangos de entrada (valores nominales), termoresistencias / Pt 500 / Resistencia de entrada (Pt 500) | 10 MΩ |
| Rangos de entrada (valores nominales), resistencias / 0 a 150 Ohm | Sí |
| Rangos de entrada (valores nominales), resistencias / 0 a 150 Ohm / Resistencia de entrada (0 a 150 ohmios) | 10 MΩ |
| Rangos de entrada (valores nominales), resistencias / 0 a 300 Ohm | Sí |
| Rangos de entrada (valores nominales), resistencias / 0 a 300 Ohm / Resistencia de entrada (0 a 300 ohmios) | 10 MΩ |
| Rangos de entrada (valores nominales), resistencias / 0 a 600 Ohm | Sí |
| Rangos de entrada (valores nominales), resistencias / 0 a 600 Ohm / Resistencia de entrada (0 a 600 ohmios) | 10 MΩ |
| Rangos de entrada (valores nominales), resistencias / 0 a 3000 Ohm | Sí |
| Rangos de entrada (valores nominales), resistencias / 0 a 3000 Ohm / Resistencia de entrada (0 a 3000 ohmios) | 10 MΩ |
| Rangos de entrada (valores nominales), resistencias / 0 a 6000 Ohm | Sí |
| Rangos de entrada (valores nominales), resistencias / 0 a 6000 Ohm / Resistencia de entrada (0 a 6000 ohmios) | 10 MΩ |
| Tiempo de integración y conversión/resolución por canal / Resolución con rango de rebase (bits incl. signo), máx. | 16 bit |
| Tiempo de integración y conversión/resolución por canal / Tiempo de integración parametrizable | Sí; por canales |
| Tiempo de integración y conversión/resolución por canal / Tiempo de integración (ms) | 0,84 / 16,7 (50) / 20 (60) / 60 (180) |
| Tiempo de integración y conversión/resolución por canal / Tiempo de conversión básico con tiempo de integración | 4,50 / 21,5 (54) / 24 (64) / 64 (184) |
| Tiempo de integración y conversión/resolución por canal / incluido (ms) / Tiempo de conversión adicional para detección de rotura de hilo | 2 ms; para transmisores a 3/4 hilos 4 ms |
| Error de linealidad (referido al rango de entrada), (+/-) | 0,01 %; ±0,1 % en termómetro de resistencia y resistencia |
| Error de temperatura (referido al rango de entrada), (+/-) | 0,0009 %/K; ±0,005 % / K en termopar |
| Diafonía entre las entradas, máx. | -70 dB |
| Precisión de repetición en estado estacionario a 25 °C (referido al rango de entrada), (+/-) | 0,008 % |
| Límite de error práctico en todo el rango de temperatura / Resistencia, referida al rango de entrada, (+/-) | 0,1 %; ver divergencias en el manual |
| Límite de error práctico en todo el rango de temperatura / Termorresistencia, referida al rango de entrada, (+/-) | 0,1 %; ver divergencias en el manual |
| Límite de error práctico en todo el rango de temperatura / Termopar, referido al rango de entrada, (+/-) | 0,3 % |
| Límite de error básico (límite de error práctico a 25 °C) / Resistencia, referida al rango de entrada, (+/-) | 0,05 %; ver divergencias en el manual |
| Límite de error básico (límite de error práctico a 25 °C) / Termorresistencia, referida al rango de entrada, (+/-) | 0,05 %; ver divergencias en el manual |
| Límite de error básico (límite de error práctico a 25 °C) / Termopar, referido al rango de entrada, (+/-) | 0,15 % |
| Nº de interfaces PROFINET | 1 |
| Tipo de interfaz | PROFINET a 100 Mbits/s full dúplex (100BASE-TX) |
| Física de la interfaz / Puerto M12 | Sí; 2x M12, 4 polos, codificación D |
| Física de la interfaz / Número de puertos | 2 |
| Física de la interfaz / Switch integrado | Sí |
| Protocolos / PROFINET IO-Device | Sí |
| Protocolos / Comunicación IE abierta | Sí |
| PROFINET IO-Device / Servicios / IRT | Sí; 250 µs a 4 ms en intervalos de 125 µs |
| PROFINET IO-Device / Servicios / Arranque priorizado | Sí |
| PROFINET IO-Device / Servicios / Shared Device | Sí |
| PROFINET IO-Device / Servicios / Nº de IO Controller con Shared Device, máx. | 2 |
| Puerto M12 / Autonegociación | Sí |
| Puerto M12 / Autocrossing | Sí |
| Soporta protocolo para PROFINET IO | Sí |
| Soporta protocolo para PROFIsafe | No |
| Soporta protocolo para EtherNet/IP | Sí |
| Modbus TCP | Sí |
| Funcionamiento redundante / Redundancia de sistema PROFINET (S2) | Sí |
| Funcionamiento redundante / Redundancia de sistema PROFINET (S2) / a S7-1500R/H | Sí |
| Funcionamiento redundante / Redundancia de sistema PROFINET (S2) / en S7-400H | Sí |
| Funcionamiento redundante / redundancia de sistema PROFINET (R1) | No |
| EtherNet/IP / Servicios / CIP Implicit Messaging | Sí |
| EtherNet/IP / Servicios / CIP Explicit Messaging | Sí |
| EtherNet/IP / Servicios / CIP Safety | No |
| EtherNet/IP / Servicios / Shared Device | Sí; 2x escáner EtherNet/IP |
| EtherNet/IP / Servicios / Número de escáneres con Shared Device, máx. | 2 |
| EtherNet/IP / Tiempos de actualización / Requested Packet Interval (RPI) | 2 ms |
| EtherNet/IP / Funcionamiento redundante / DLR (Device Level Ring) | No |
| EtherNet/IP / Área de direcciones / Espacio de direcciones por módulo, máx. | 38 byte |
| EtherNet/IP / Área de direcciones / LargeForwardOpen (Class3) | No |
| Modbus TCP / Servicios / Read Coils (Code=1) | Sí |
| Modbus TCP / Servicios / Read Discrete Inputs (Code=2) | Sí |
| Modbus TCP / Servicios / Read Holding Registers (Code=3) | Sí |
| Modbus TCP / Servicios / Write Single Coil (Code=5) | Sí |
| Modbus TCP / Servicios / Write Multiple Coils (Code=15) | Sí |
| Modbus TCP / Servicios / Write Multiple Registers (Code=16) | Sí |
| Modbus TCP / Servicios / Modificación de parámetros a través del maestro | No |
| Modbus TCP / Servicios / Modbus TCP Security Protocol | No |
| Modbus TCP / Espacio de direcciones por estación / Espacio de direcciones por estación, máx. | 38 byte |
| Modbus TCP / Espacio de direcciones por estación / Espacio de direcciones con acceso coherente | 2 byte |
| Modbus TCP / Tiempo de actualización / I/O Request Interval | 2 ms |
| Modbus TCP / Conexiones / número de conexiones por dispositivo | 12 |
| Comunicación IE abierta / TCP/IP | Sí; (solo EtherNet/IP o Modbus TCP) |
| Comunicación IE abierta / SNMP | Sí |
| Comunicación IE abierta / LLDP | Sí |
| Comunicación IE abierta / ARP | Sí |
| LED señalizador de diagnóstico / Indicador de estado de canal | Sí; LED verde |
| LED señalizador de diagnóstico / para diagnóstico de canales | Sí; LED rojo |
| entre Ethernet y la electrónica | Sí |
| Tipo de conexión eléctrica de las entradas y salidas | M12, 5 polos, codificación A |
Medición y rango
| Principio de medición | integrador |
|---|---|
| Filtrado de valores medidos / Nivel: medio | Sí; 16 tiempos de ciclo |
| Funcionamiento redundante / Redundancia del medio / MRP | Sí |
| Funcionamiento redundante / Redundancia del medio / MRPD | No |
Conexión y cableado
| Longitud del cable / apantallado, máx. | 30 m |
|---|---|
| Conexión de los sensores / para medición de resistencia con conexión a 2 hilos | Sí |
| Conexión de los sensores / para medición de resistencia con conexión a 3 hilos | Sí |
| Conexión de los sensores / para medición de resistencia con conexión a 4 hilos | Sí |
| LED señalizador de diagnóstico / Indicador de conexión LINK TX/RX | Sí; LED verde; solo LINK |
| Tipo de conexión eléctrica | Conexiones con conectores redondos M12 de 4/5 polos |
Dimensiones y peso
| Ancho | 45 mm |
|---|---|
| Altura | 200 mm |
| Profundidad | 48 mm |
| Peso, aprox. | 780 g |
Condiciones ambientales
| Unidad técnica ajustable para medición de temperatura | Sí; Grados Celsius/grados Fahrenheit/Kelvin |
|---|---|
| Termopar (TC) / Compensación de temperatura / parametrizable | Sí |
| Termopar (TC) / Compensación de temperatura / Compensación interna de temperatura | Sí |
| Termopar (TC) / Compensación de temperatura / Compensación externa de temperatura con caja de compensación | Sí |
| Termopar (TC) / Compensación de temperatura / Valor dinámico de referencia de temperatura | Sí |
| Termopar (TC) / Compensación de temperatura / Temperatura de referencia fija | Sí |
| Error de temperatura de la compensación interna | ±1,5 °C |
| Temperatura ambiente en servicio / mín. | -40 °C |
| Temperatura ambiente en servicio / máx. | 60 °C |
| Altitud en servicio referida al nivel del mar / Temperatura ambiente-presión atmosférica-altitud de | Hasta máx. 5 000 m, limitaciones adicionales para una altitud de montaje >2 |
| Altitud en servicio referida al nivel del mar / instalación | 000 m |
Otras características
| Código de fabricante (VendorID) | 002AH |
|---|---|
| Código de dispositivo (DeviceID) | 0306H |
| Identificador del fabricante según ODVA (VendorID) | 04E3H |
| Identificador del aparato según ODVA (ProductCode) | 0FAAH |
| Modo de operación / MSI | Sí |
| Calibración posible en RUN | Sí |
| se necesita una alimentación conforme con NEC Class 2 | No |
| Representación de valores analógicos | Formato SIMATIC S7 |
| Filtrado de valores medidos / parametrizable | Sí |
| Filtrado de valores medidos / Nivel: ninguno | Sí; 1x tiempo de ciclo |
| Filtrado de valores medidos / Nivel: débil | Sí; 4x tiempo de ciclo |
| Filtrado de valores medidos / Nivel: intenso | Sí; 32x tiempo de ciclo |
| Método de transferencia | 100BASE-TX |
| Funcionamiento redundante / H-Sync Forwarding | Sí |
| Alarmas / Alarma de diagnóstico | Sí; parametrizable |
| Alarmas / Alarma de mantenimiento | Sí; parametrizable |
| Alarmas / Alarma de límite | Sí; Dos límites superiores y dos límites inferiores cada uno |
| Diagnósticos / Rotura de hilo | Sí; No con ±80 mV |
| Diagnósticos / Rebase por exceso/por defecto | Sí |
| LED señalizador de diagnóstico / LED RUN | Sí; LED verde |
| LED señalizador de diagnóstico / LED ERROR | Sí; LED rojo |
| LED señalizador de diagnóstico / LED MAINT | Sí; LED amarillo |
| LED señalizador de diagnóstico / NS LED | Sí; LED verde/rojo |
| LED señalizador de diagnóstico / MS LED | Sí; LED verde/rojo |
| LED señalizador de diagnóstico / IO LED | Sí; LED verde/rojo/amarillo |
| ensayado con / Circuitos de 24 V DC | 707 V DC (Type Test) |
| actualización de firmware firmada | Sí |
| eliminar datos de forma segura | Sí |
Accesorios
-
