Especificaciones técnicas
Generalidades

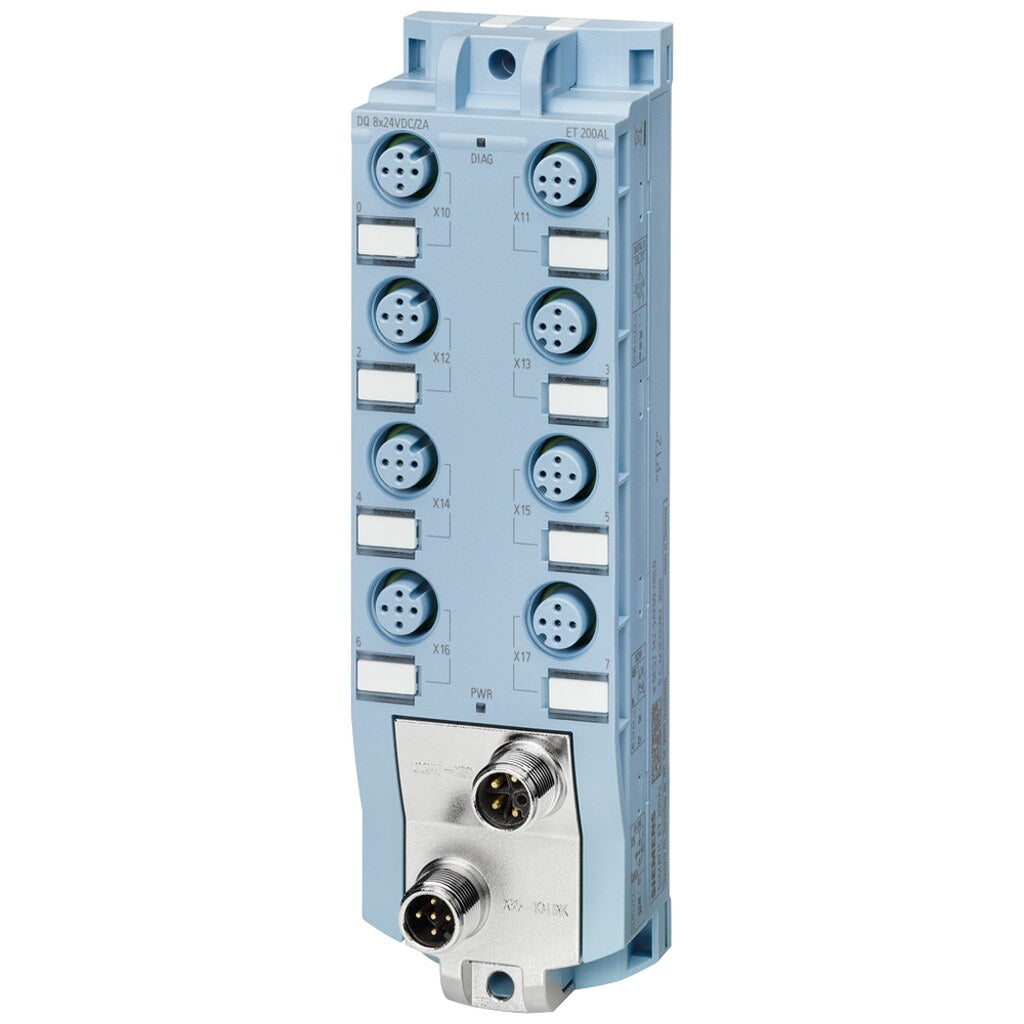

| Designación del tipo de producto | IO-Link DQ 8x24VDC/2A |
|---|---|
| Versión funcional del HW | FS01 |
| Versión de firmware | V1.0.x |
| Tipo P | Sí |
| LED señalizador de diagnóstico / para diagnóstico de módulo | Sí; LED verde/rojo |
Protección y seguridad
| Tensión de carga 1L+ / Protección contra inversión de polaridad | Sí; antidestrucción |
|---|---|
| Tensión de carga 2L+ / Protección contra inversión de polaridad | Sí; antidestrucción; excitación con carga |
| Protección contra cortocircuito | Sí; por canal, electrónico |
| Protección contra cortocircuito / Umbral de respuesta, típ. | 2,8 A |
| Limitación de la sobretensión inductiva de corte a | 2L+ (-47 V) |
| Poder de corte de las salidas / con carga tipo lámpara, máx. | 10 W |
| Diagnósticos / Cortocircuito | Sí; salidas a M; por módulos |
| Aislamiento galvánico de canales / entre los canales | No |
| Aislamiento galvánico de canales / entre los canales y la alimentación de la electrónica | Sí |
| Aislamiento ensayado con | 707 V DC (Type Test) |
| Grado de protección IP | IP65/67 |
| Apto para desconexión de seguridad de módulos estándar | Sí; FS01 o superior |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / Performance Level según ISO 13849-1 | PL d |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / Categoría según ISO 13849-1 | Cat. 3 |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / SIL según IEC 62061 | SIL 2 |
| Clase de seguridad máxima alcanzable con desconexión de seguridad de módulos estándar / observación sobre la desconexión de seguridad | https://support.industry.siemens.com/cs/de/en/view/39198632 |
Datos eléctricos
| Tensión de carga 1L+ / Valor nominal (DC) | 24 V; Alimentación desde 1Us+ del IO-Link-Master |
|---|---|
| Tensión de carga 1L+ / Rango admisible, límite inferior (DC) | 18 V |
| Tensión de carga 1L+ / Rango admisible, límite superior (DC) | 30 V |
| Tensión de carga 2L+ / Valor nominal (DC) | 24 V; Alimentación a través de conector M12 con codificación L |
| Tensión de carga 2L+ / Rango admisible, límite inferior (DC) | 20,4 V |
| Tensión de carga 2L+ / Rango admisible, límite superior (DC) | 28,8 V |
| Consumo (valor nominal) | 12 mA; sin carga |
| de la tensión de carga 2L+, máx. | 8 A; Valor máximo |
| Pérdidas, típ. | 3,6 W |
| Tensión de salida / para señal "1", mín. | L+ (-0,8 V) |
| Intensidad de salida / para señal "1" valor nominal | 2 A (45 °C); 1 A (55 °C) |
| Intensidad de salida / para señal "1" rango admisible, máx. | 2 A; con carga inductiva según IEC 60947-5-1, DC-13 / AC-15 |
| Intensidad de salida / para señal "0" intensidad residual, máx. | 0,5 mA |
| Frecuencia de conmutación / con carga resistiva, máx. | 100 Hz |
| Frecuencia de conmutación / con carga inductiva, máx. | 0,1 Hz; 0,25 Hz con 25 °C |
| Frecuencia de conmutación / con carga tipo lámpara, máx. | 1 Hz |
| Corriente total de salidas / Intensidad por módulo, máx. | 8A |
| Velocidad de transferencia | 38,4 kbaudios (COM2) |
| LED señalizador de diagnóstico / para la vigilancia de tensión de carga | Sí; LED verde |
| entre las tensiones de carga | Sí |
Entradas/Salidas y comunicación
| Número de salidas | 8 |
|---|---|
| tipo de salida según IEC 61131, tipo 2 | Sí |
| IO-Link, Protocolo 1.1 | Sí |
| Tamaño de los datos de proceso, entrada por módulo | 0 byte |
| Tamaño de los datos de proceso, salida por módulo | 1 byte |
| Perfiles IO-Link compatibles | Perfil común |
| Conexión de los dispositivos IO-Link / Tipo de puerto A | Sí |
| LED señalizador de diagnóstico / Indicador de estado de canal | Sí; LED verde |
| Tipo de conexión eléctrica de las entradas y salidas | M12, 5 polos, codificación A |
| Tipo de conexión eléctrica para IO-Link | M12, 5 polos, codificación A |
Medición y rango
| Rango de resistencia de carga / Límite inferior | 12 Ω |
|---|---|
| Rango de resistencia de carga / Límite superior | 4 kΩ |
Conexión y cableado
| Longitud del cable / no apantallado, máx. | 30 m |
|---|---|
| Longitud de cable no apantallado, máx. | 20 m |
| Valores de sustitución aplicables | Sí; por canales, parametrizable |
| Tipo de conexión eléctrica para la alimentación | M12, de 4 polos, codificación L |
Dimensiones y peso
| Ancho | 45 mm |
|---|---|
| Altura | 159 mm |
| Profundidad | 45 mm |
| Peso, aprox. | 168 g |
Condiciones ambientales
| Temperatura ambiente en servicio / mín. | -30 °C |
|---|---|
| Temperatura ambiente en servicio / máx. | 55 °C |
Prestaciones y durabilidad
| Tiempo de ciclo, mín. | 2,1 ms |
|---|
Otras características
| Código de fabricante (VendorID) | 42 |
|---|---|
| Código de dispositivo (DeviceID) | 229381 |
| Ingeniería con / Archivo IODD | Sí |
| Alarmas / Alarma de diagnóstico | Sí; parametrizable |
