€301,49 EUR
+ IVA
Especificaciones técnicas
Generalidades

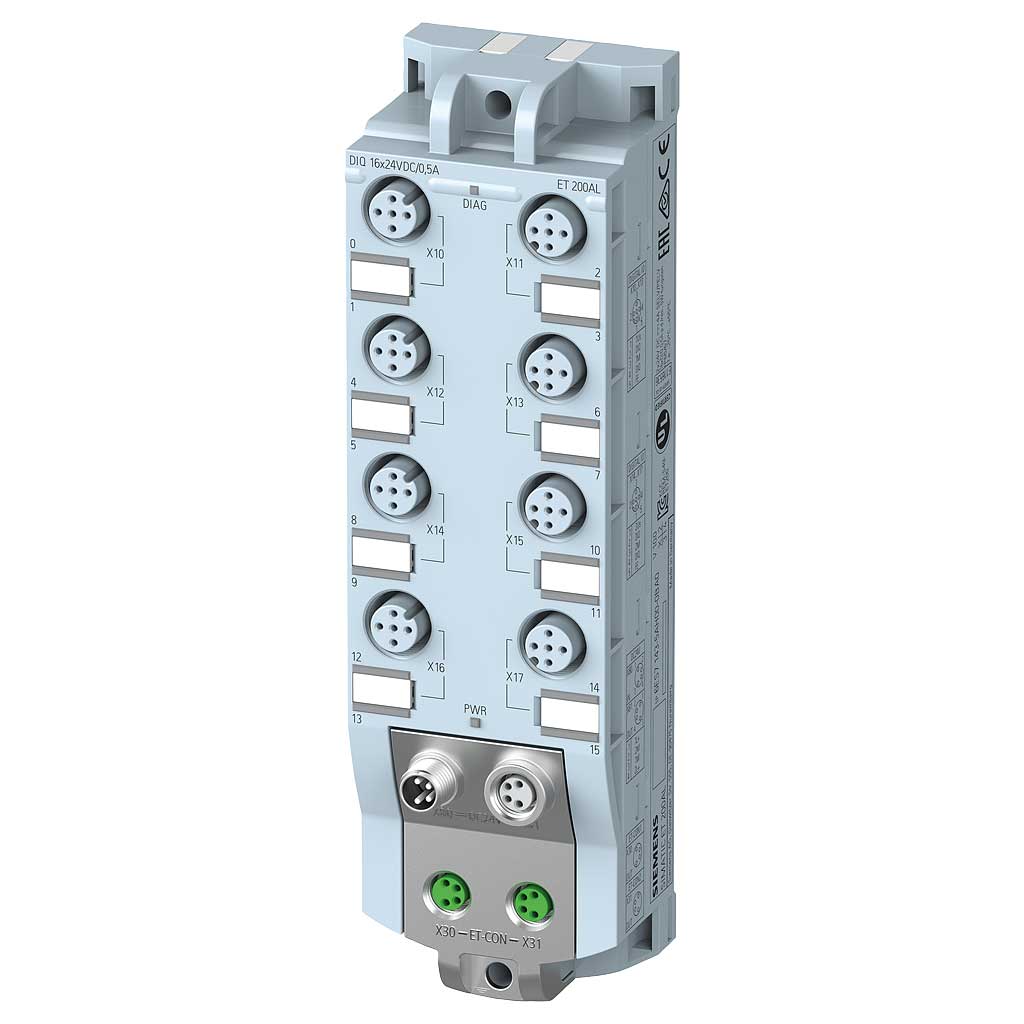

| Designación del tipo de producto | DIQ 16x24VDC/0,5A |
|---|---|
| Versión funcional del HW | FS06 |
| Versión de firmware | V2.0.x |
| Función del producto / Datos de I&M | Sí; I&M0 a I&M3 |
| Tipo P | Sí |
| LED señalizador de diagnóstico / para diagnóstico de módulo | Sí; LED verde/rojo |
Protección y seguridad
| Tensión de carga 1L+ / Protección contra inversión de polaridad invertida, cargas consumen corriente | Sí; contra destrucción; salidas de alimentación de sensores con polaridad |
|---|---|
| Tensión de carga 2L+ / Protección contra inversión de polaridad invertida, cargas consumen corriente | Sí; contra destrucción; salidas de alimentación de sensores con polaridad |
| Alimentación de sensores 24 V / Protección contra cortocircuito | Sí; Por tensión de carga, electrónica |
| Protección contra cortocircuito | Sí; por canal, electrónico |
| Protección contra cortocircuito / Umbral de respuesta, típ. | 0,7 A |
| Limitación de la sobretensión inductiva de corte a | L+ (-53 V) |
| Poder de corte de las salidas / con carga tipo lámpara, máx. | 5W |
| Diagnósticos / Cortocircuito | Sí; salidas a M; alimentación de sensores a M; por módulo |
| Aislamiento galvánico de canales / entre los canales, en grupos de | 8 |
| Aislamiento galvánico de canales / entre los canales y bus de fondo | Sí |
| Aislamiento galvánico de canales / entre los canales y la alimentación de la electrónica DQ, sí | No; 8 canales no están aislados de la tensión de alimentación 1L+; 8 canales |
| Aislamiento ensayado con | 707 V DC (Type Test) |
| Grado de protección IP | IP65/67 |
| Apto para desconexión de seguridad de módulos estándar | No |
Datos eléctricos
| Tensión de carga 1L+ / Valor nominal (DC) | 24 V |
|---|---|
| Tensión de carga 1L+ / Rango admisible, límite inferior (DC) | 20,4 V |
| Tensión de carga 1L+ / Rango admisible, límite superior (DC) | 28,8 V |
| Tensión de carga 2L+ / Valor nominal (DC) | 24 V |
| Tensión de carga 2L+ / Rango admisible, límite inferior (DC) | 20,4 V |
| Tensión de carga 2L+ / Rango admisible, límite superior (DC) | 28,8 V |
| Consumo (valor nominal) | 60 mA; 60 mA (1L+) / 40 mA (2L+); sin carga |
| de la tensión de carga 1L+ (tensión no conmutada), máx. | 4 A; Valor máximo |
| de la tensión de carga 2L+, máx. | 4 A; Valor máximo |
| Alimentación de sensores 24 V / Intensidad de salida, máx. | 1,4 A; Intensidad total de todos los encóders, máx. 0,7 A por tensión de carga |
| Pérdidas, típ. | 4W |
| Funciones de entradas digitales, parametrizables / Contadores / Frecuencia de contaje máx. | 2 kHz |
| Tensión de entrada / Valor nominal (DC) | 24 V |
| Tensión de entrada / para señal "0" | -3 a +5 V |
| Tensión de entrada / para señal "1" | +11 a +30 V |
| Intensidad de entrada / para señal "1", típ. | 3 mA |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / parametrizable | Sí |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "0" a "1", máx. | 0,05 ms; 1,6 ms para canales 8 a 15 |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "0" a "1", máx. | 20 ms |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "1" a "0", mín. | 0,05 ms; 1,6 ms para canales 8 a 15 |
| Retardo a la entrada (a tensión nominal de entrada) / para entradas estándar / en transición "1" a "0", máx. | 20 ms |
| Retardo a la entrada (a tensión nominal de entrada) / para funciones tecnológicas / parametrizable | Sí |
| Tensión de salida / para señal "1", mín. | L+ (-0,8 V) |
| Intensidad de salida / para señal "1" valor nominal | 0,5 A |
| Intensidad de salida / para señal "0" intensidad residual, máx. | 0,5 mA |
| Frecuencia de conmutación / con carga resistiva, máx. | 100 Hz |
| Frecuencia de conmutación / con carga inductiva, máx. | 0,5 Hz |
| Frecuencia de conmutación / con carga tipo lámpara, máx. | 1 Hz |
| Corriente total de salidas / Intensidad por grupo, máx. | 4A |
| Sensores compatibles / Sensor a 2 hilos / Intensidad permitida en reposo (sensor a 2 hilos), máx. | 1,5 mA |
| LED señalizador de diagnóstico / para la vigilancia de tensión de carga | Sí; LED verde |
| entre las tensiones de carga | Sí |
Entradas/Salidas y comunicación
| Ingeniería con / PROFIBUS, versión GSD/revisión GSD o sup. | GSD a partir de la revisión 5 |
|---|---|
| Ingeniería con / PROFINET, versión GSD/revisión GSD o sup. | GSDML V2.3.1 |
| Número de salidas | 8 |
| Nº de entradas digitales | 16; parametrizable como DIQ |
| Característica de entrada según IEC 61131, tipo 3 | Sí |
| Número de entradas atacables simultáneamente / Todas las posiciones de montaje / hasta 55 °C, máx. | 16 |
| Funciones de entradas digitales, parametrizables / Entrada digital configurable | Sí |
| Funciones de entradas digitales, parametrizables / Contadores | Sí |
| Funciones de entradas digitales, parametrizables / Contadores / Número, máx. | 4 |
| Funciones de entradas digitales, parametrizables / Contadores / Ancho de contaje | 32 bit; incl. signo |
| Funciones de entradas digitales, parametrizables / Contadores / Sentido de contaje adelante/atrás | Sí |
| Número de salidas | 16; parametrizable como DIQ |
| Número de salidas / En grupos de | 8; 2 grupos de carga por cada 8 salidas |
| tipo de salida según IEC 61131, tipo 0,5 | Sí |
| Funciones de salidas digitales, parametrizables / Conmutar al alcanzar valores de comparación | Sí |
| Funciones de salidas digitales, parametrizables / Salida digital configurable | Sí |
| LED señalizador de diagnóstico / Indicador de estado de canal | Sí; LED verde |
| Tipo de conexión eléctrica de las entradas y salidas | M12, 5 polos |
Medición y rango
| Rango de resistencia de carga / Límite inferior | 48 Ω |
|---|---|
| Rango de resistencia de carga / Límite superior | 4 kΩ |
Detección y sensórica
| Sensores compatibles / Sensor a 2 hilos | Sí |
|---|
Conexión y cableado
| Longitud del cable / no apantallado, máx. | 30 m |
|---|---|
| Longitud del cable / no apantallado, máx. | 30 m |
| Valores de sustitución aplicables | Sí; por canales, parametrizable |
| Tipo de conexión eléctrica para la alimentación | M8, 4 polos |
Dimensiones y peso
| Ancho | 45 mm |
|---|---|
| Altura | 159 mm |
| Profundidad | 40 mm |
| Peso, aprox. | 195 g |
Condiciones ambientales
| Temperatura ambiente en servicio / mín. | -30 °C |
|---|---|
| Temperatura ambiente en servicio / máx. | 55 °C |
| Altitud en servicio referida al nivel del mar / Temperatura ambiente-presión atmosférica-altitud de | Hasta máx. 5 000 m, limitaciones adicionales para una altitud de montaje >2 |
| Altitud en servicio referida al nivel del mar / instalación | 000 m |
Otras características
| Modo de operación / DI | Sí |
|---|---|
| Modo de operación / Contadores | Sí |
| Modo de operación / DQ | Sí |
| se necesita una alimentación conforme con NEC Class 2 | No |
| Fuente/sumidero (M/P) | de tipo P |
| Alarmas / Alarma de diagnóstico | Sí; parametrizable |
| actualización de firmware firmada | Sí |
| integridad de datos | Sí |
| ET-Connection / ET-Connection | M8, 4 polos, apantallado |
