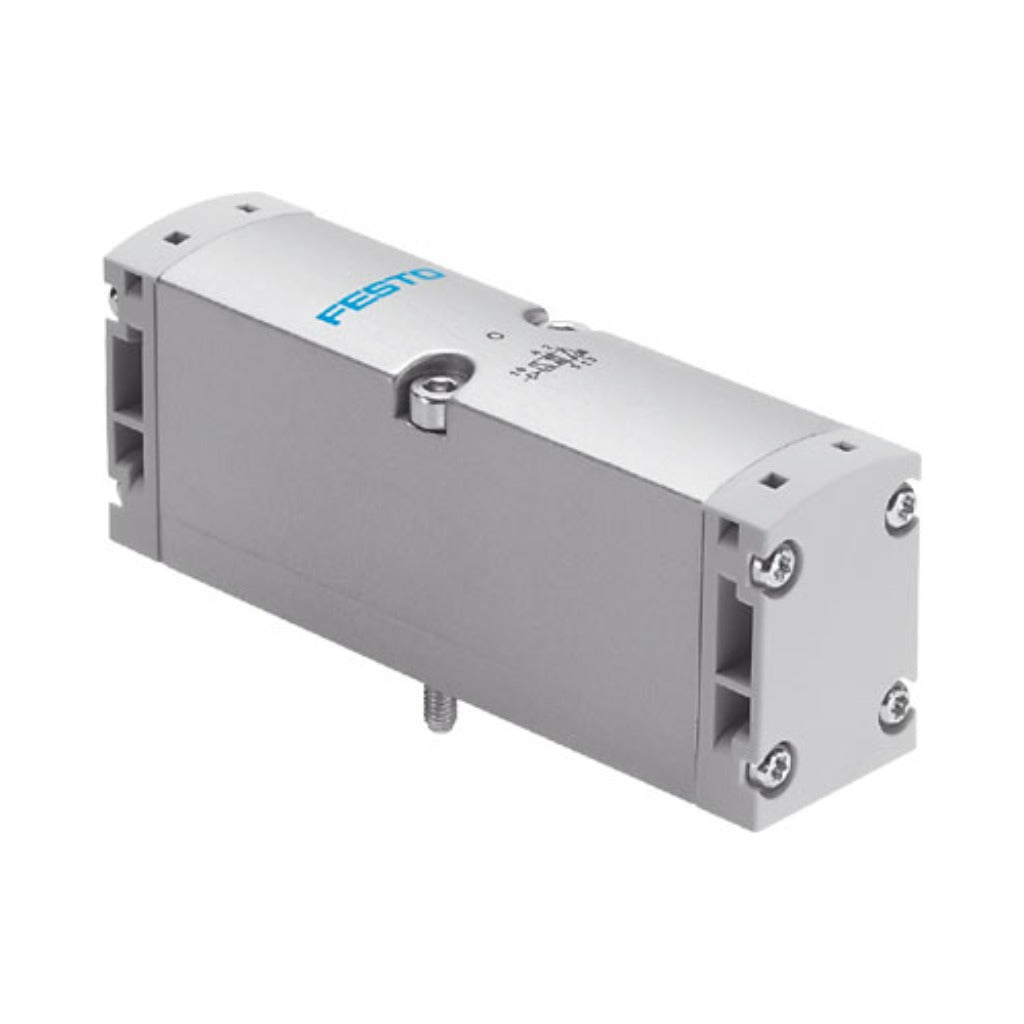

Válvula neumática VSPA-B-P53E-A1, DN 9 mm, ancho 26 mm

DescripciónEspecificacionesStock

Función: 5/3 a descarga. Caudal nominal: 1000 l/min. Conexión: Placa base, tamaño 26 mm, según ISO 15407-1. Accionamiento: Neumático.

Temperatura-10 … 60 °C

Generalidades

Función de la válvula	5/3 a descarga
Tipo de accionamiento	Neumático
Forma constructiva	Corredera del émbolo
Principio de sellado	Blanda
Símbolo	00991021

Protección y seguridad

Protección antideflagrante	Zona 2 (ATEX) … Zona 22 (ATEX)

Presión y caudal

Caudal nominal normal (normalizado según DIN 1343)	1000 l/min
Presión de funcionamiento	-0.9 … 16 bar
Presión de mando	3 … 10 bar
Caudal de válvula	1400 l/min
Caudal válvula en placa base individual	1100 l/min
Caudal válvula de interconexión neumática	1000 l/min
Medio de funcionamiento	Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando	Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)

Conexión y cableado

Conexión neumática de utilización	Placa base, tamaño 26 mm, según ISO 15407-1 … Placa base, tamaño 01, según VDMA 24563 … G1/4
Par de apriete máx. en el sistema de fijación de la válvula	1.8 … 2.2 Nm
Conexión aire de pilotaje 12	Placa base, tamaño 26 mm, según ISO 15407-1
Conexión aire de pilotaje 14	Placa base, tamaño 26 mm, según ISO 15407-1
Conexión neumática 1	Placa base, tamaño 26 mm, según ISO 15407-1
Conexión neumática 2	Placa base, tamaño 26 mm, según ISO 15407-1
Conexión neumática 3	Placa base, tamaño 26 mm, según ISO 15407-1
Conexión neumática 4	Placa base, tamaño 26 mm, según ISO 15407-1
Conexión neumática 5	Placa base, tamaño 26 mm, según ISO 15407-1

Dimensiones y peso

Anchura	26 mm
Diámetro nominal	9 mm
Peso del producto	180 g

Montaje y material

Posición de montaje	Indistinta
Conformidad PWIS	VDMA24364-B1/B2-L
Nota sobre el material	De conformidad con la Directiva RoHS
Material de las juntas	Caucho nitrílico
Material del cuerpo	Fundición inyectada de aluminio
Material de los tornillos	Acero … Galvanizado

Condiciones ambientales

Clase de resistencia a la corrosión CRC	0 - sin riesgo de corrosión
Temperatura del medio	-10 … 60 °C
Humedad relativa del aire	0 - 90 %
Temperatura ambiente	-10 … 60 °C

Otras características

Tipo de reposición	Muelle mecánico
Función de escape	Estrangulable
Conforme a la norma	ISO 15407-1 … VDMA 24563
Tipo de control	Directo
Sentido de flujo	Reversible
Superposición	Superposición positiva
Tiempo de conmutación OFF	32 ms
Tiempo de conmutación ON	13 ms
Medio de mando	Aire comprimido según ISO 8573-1:2010 [7:4:4]
