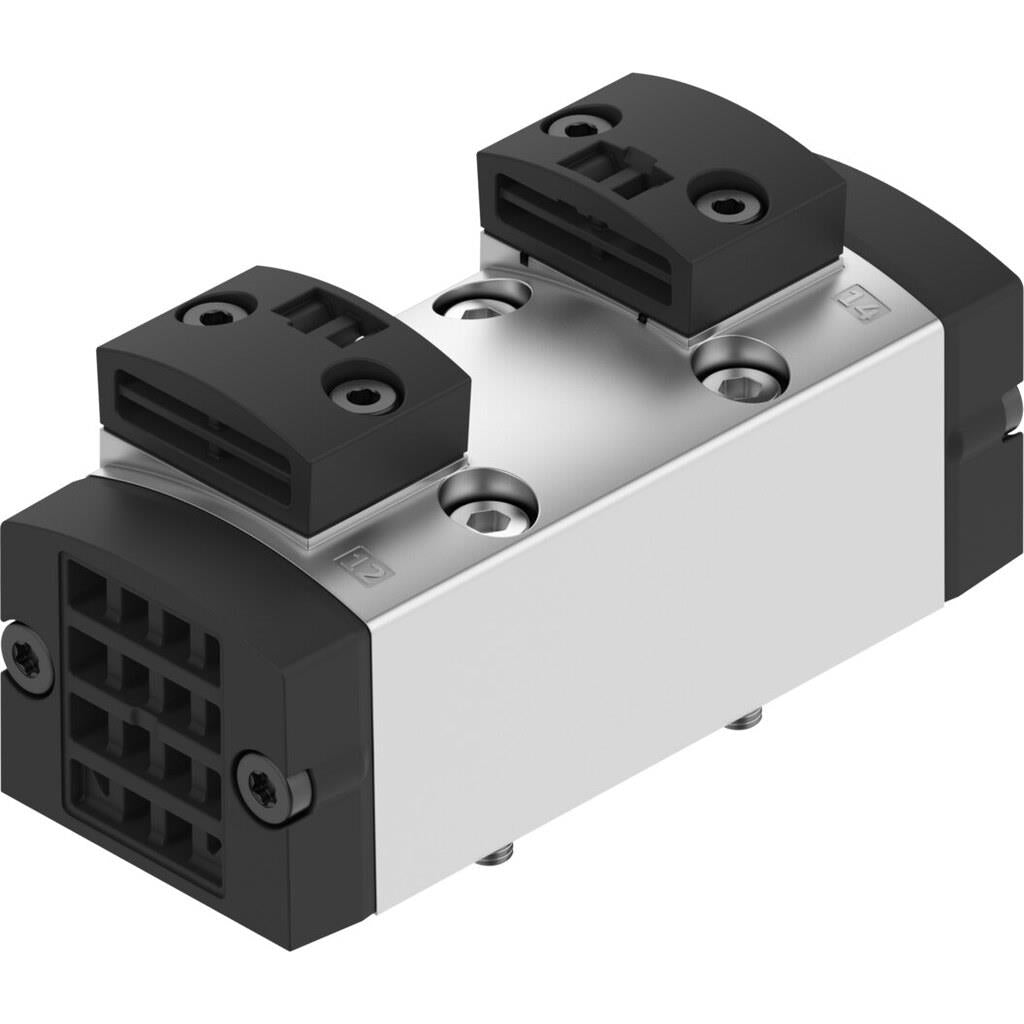

Válvula neumática VSPA-B-B52-D1, DN 8 mm, ancho 42 mm

DescripciónEspecificacionesDescargasStock

Temperatura-10 … 60 °C

Generalidades

Función de la válvula	5/2 vías biestable
Tipo de accionamiento	Neumático
Forma constructiva	Corredera del émbolo
Principio de sellado	Blanda
Símbolo	00991037
Tipo de fijación	En placa base

Presión y caudal

Caudal nominal normalizado según ISO 8778	1800 l/min
Presión de funcionamiento	-0.9 … 16 bar
Presión de control MPa	0.3 … 1.6 MPa
Presión de mando	3 … 16 bar
Aptitud para vacío	Sí
Caudal de válvula	1700 l/min
Caudal válvula en placa base individual	1400 l/min
Medio de funcionamiento	Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando	Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)

Conexión y cableado

Conexión neumática de utilización	Placa base, tamaño 1, según ISO 5599-1
Par de apriete máx. en el sistema de fijación de la válvula	1 Nm
Conexión aire de pilotaje 12	Placa base, tamaño 1, según ISO 5599-1
Conexión aire de pilotaje 14	Placa base, tamaño 1, según ISO 5599-1
Conexión neumática 1	Placa base, tamaño 1, según ISO 5599-1
Conexión neumática 2	Placa base, tamaño 1, según ISO 5599-1
Conexión neumática 3	Placa base, tamaño 1, según ISO 5599-1
Conexión neumática 4	Placa base, tamaño 1, según ISO 5599-1
Conexión neumática 5	Placa base, tamaño 1, según ISO 5599-1

Dimensiones y peso

Anchura	42 mm
Diámetro nominal	8 mm
Peso del producto	330 g

Montaje y material

Posición de montaje	Indistinta
Conformidad PWIS	VDMA24364-B1/B2-L
Nota sobre el material	De conformidad con la Directiva RoHS
Material de las juntas	Caucho nitrílico
Material del cuerpo	Fundición inyectada de aluminio
Material de los tornillos	Acero … Galvanizado

Condiciones ambientales

Clase de resistencia a la corrosión CRC	0 - sin riesgo de corrosión
Temperatura del medio	-10 … 60 °C

Otras características

Función de escape	mediante placa base individual
Tipo de control	Directo
Alimentación del aire de pilotaje	externa
Sentido de flujo	Reversible
Superposición	Superposición positiva
Valor b	1.6
Valor C	7697 l/sbar
Resistencia a las vibraciones	Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes	Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Nivel de presión acústica	85 dB(A)
Medio de mando	Aire comprimido según ISO 8573-1:2010 [7:4:4]

Ficha técnica oficial del fabricante con todas las especificaciones.
