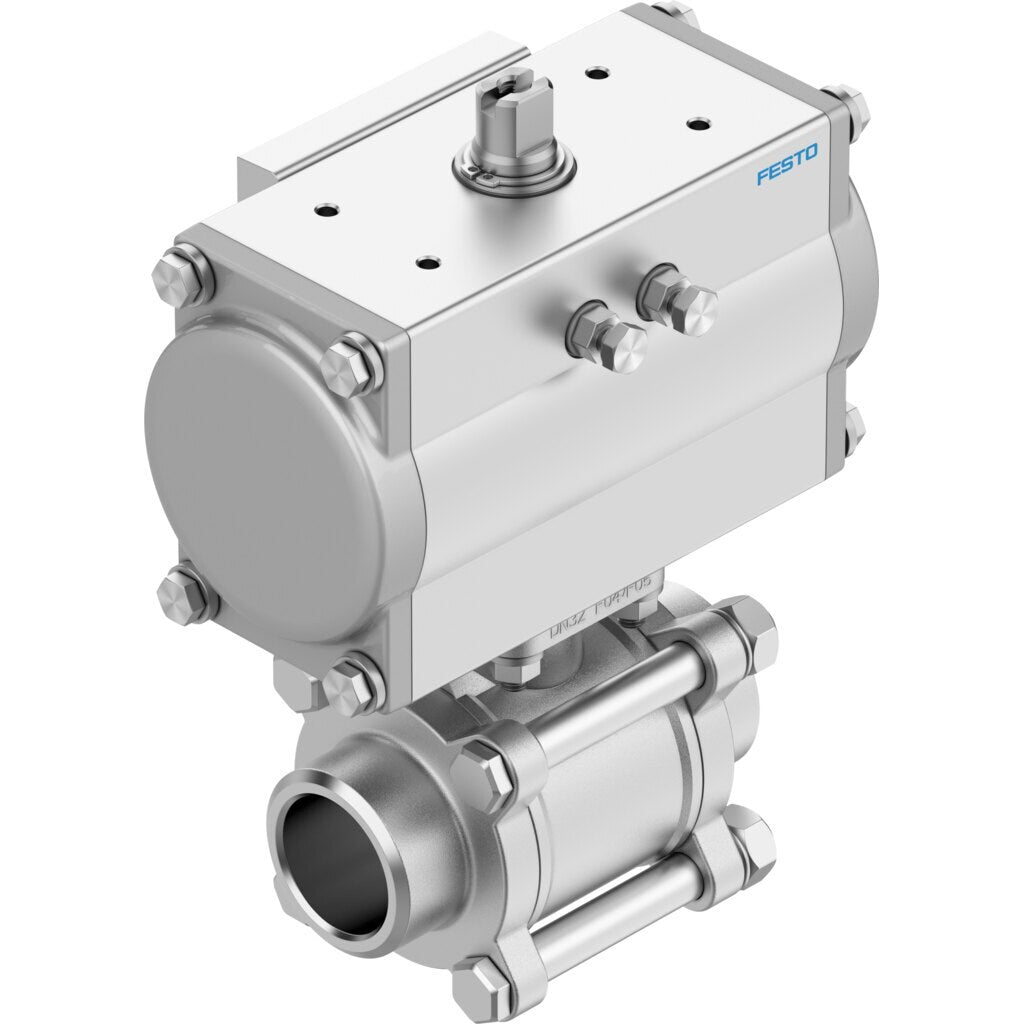

Unidad de válvula de bola VZBA-A-1/2-WW-63-T-22-F0304-V4V4T-PA20, DN 15

DescripciónEspecificacionesDescargasStock

Temperatura-10°C <= Ta <= +80°C

Generalidades

Forma constructiva	Válvula de bola de 2 vías … Actuador giratorio
Tipo de accionamiento	Neumático
Principio de sellado	Blanda
Tipo de fijación	Instalación en la tubería
Función de la válvula	2/2
Símbolo	00991921

Protección y seguridad

Protección antideflagrante	Zona 1 (ATEX) … Zona 2 (ATEX) … Zona 21 (ATEX) … Zona 22 (ATEX)

Presión y caudal

Presión de funcionamiento	5.5 … 8 bar
Presión nominal válvulas de proceso de asiento inclinado PN	63
Momento de arranque con diferencia de presión nominal válvulas de proceso de asiento inclinado PN	10 Nm
Medio de funcionamiento	Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando	Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Caudal Kv	19.4 m³/h

Conexión y cableado

Conexión de las válvulas de proceso	Extremos de soldadura/extremos de soldadura

Dimensiones y peso

Diámetro nominal DN	15
Peso del producto	1980 g

Montaje y material

Posición de montaje	Indistinta
Indicador de posición de conmutación	Sentido de la ranura = sentido del flujo
Temperatura máxima de superficies montaje conjunto	+105 °C...+280 °C … T4...T2
Grupo de explosión, montaje	IIC, IIIC
Nota sobre el material	De conformidad con la Directiva RoHS
Conformidad PWIS	VDMA24364-Zona III
Material del cuerpo	Acero inoxidable de alta aleación
Código de material del cuerpo	1.4408
Material de la junta del asiento	PTFE
Material de las juntas	Reforzado con PTFE
Material de la bola	Acero inoxidable de alta aleación
Código de material de la bola	1.4408
Material del eje	Acero inoxidable de alta aleación
Código de material del eje	1.4401

Condiciones ambientales

Temperatura del medio	-10 … 200 °C
Temperatura ambiente Ex	-10°C <= Ta <= +80°C
Clase de resistencia a la corrosión CRC	1 - riesgo de corrosión bajo

Otras características

Distribución de taladros para la brida	F0304
Sentido de flujo	Reversible
Basado en la norma	ISO 5211
Medio	Aire comprimido según ISO 8573-1:2010 [-:-:-] … Gases inertes … Agua, no vapor … Líquidos neutros … Más fluidos de trabajo bajo demanda

Ficha técnica oficial del fabricante con todas las especificaciones.

Producto bajo pedido

Puedes pedirlo ya: te lo servimos en el plazo indicado. Selecciona la cantidad para añadirlo al carrito.

Plazo de entrega (días):

Avísame cuando haya stock

Si prefieres esperar a que vuelva a haber envío inmediato, déjanos tu email.

Solo usaremos tu email para avisarte de este artículo.

Unidad de válvula de bola VZBA-A-1/2-WW-63-T-22-F0304-V4V4T-PA20, DN 15

Save 10%

VZBA-A-1/2-WW-63-T-22-F0304-V4V4T-PA20

€284,53 EUR

~~€316,14 EUR~~

8191825
