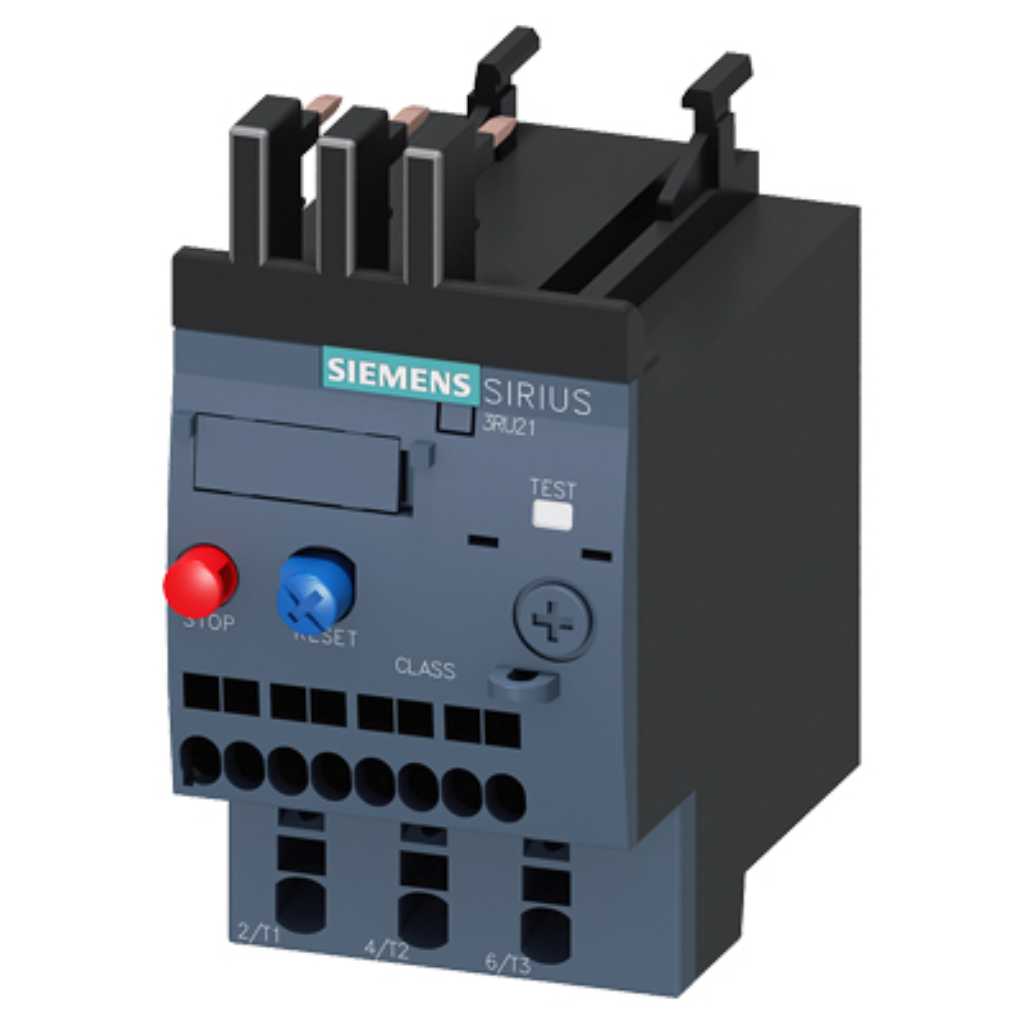

RELE TERM. DE SOBREC. 11 - 16 A

DescripciónEspecificacionesDescargasStock

relé de sobrecarga 11...16 A térmico para protección de motores tamaño S00, clase 10 para montar en contactor circuito principal: borne de resorte circuito auxiliar: borne de resorte RESET manual/automático

Grado de protección (IP)IP20
Clase de disparoCLASS 10
Temperatura-40 ... +60 °C

Generalidades

denominación del tipo de producto	3RU2

Protección y seguridad

tensión de aislamiento con grado de contaminación 3 con AC	690 V
resistencia a tensión de choque valor asignado	6 kV
resistencia a choques según IEC 60068-2-27	8g / 11 ms
clase de disparo	CLASS 10
grado de protección IP frontal según IEC 60529	IP20

Datos eléctricos

pérdidas [W] con valor asignado de la intensidad con AC en	8,1 W
tipo de cálculo de pérdidas dependiente de la corriente	cuadrado
valor de respuesta ajustable para corriente del disparador	11 ... 16 A
frecuencia de empleo valor asignado	50 ... 60 Hz
intensidad de empleo valor asignado	16 A
intensidad de empleo con AC-3e con 400 V valor asignado	16 A

Conexión y cableado

tamaño del contactor combinable específico de la empresa	S00
número de polos para circuito principal	3
número de contactos NC para contactos auxiliares	1
número de contactos NA para contactos auxiliares	1
número de contactos conmutados para contactos auxiliares	0
capacidad de carga de los contactos auxiliares según UL	B600 / R300
disposición de la conexión eléctrica para circuito principal	arriba y abajo
alma flexible sin preparación de extremos de cable	1x (0,5 ... 2,5 mm²)

Dimensiones y peso

tamaño del relé de sobrecarga	S00
altitud de instalación con altura sobre el nivel del mar máx.	2 000 m
altura	87 mm
anchura	45 mm
profundidad	70 mm
tamaño de la punta del destornillador	3,0 x 0,5 mm

Montaje y material

tipo de fijación	para montar en contactor

Condiciones ambientales

compensación de temperatura	-40 ... +60 °C
humedad relativa del aire durante el funcionamiento	10 ... 95 %

Prestaciones y durabilidad

tasa de fallos [valor FIT] con baja tasa de demanda según	50 FIT
MTTF con alta tasa de demanda	2 280 a

Otras características

en redes con neutro aislado entre circuitos auxiliares	440 V
en redes con neutro a tierra entre circuitos auxiliares	440 V
en redes con neutro aislado entre circuito principal y	440 V
en redes con neutro a tierra entre circuito principal y	440 V
valor asignado	690 V
tipo de interruptor auxiliar	integrado
nota	para la desconexión del contactor
tipo de disparador por sobrecarga	térmico
alma flexible con preparación de los extremos de	1x (0,5 ... 2,5 mm²)
tipo de vástago del destornillador	Diámetro 3 mm
versión de pantalla para estado de conmutación	Corredera
ates/Test Report	ate
TEST	RESET

Ficha técnica oficial del fabricante con todas las especificaciones.
